Тормозная система серийно оборудуется усилителем, который действует благодаря независимому вакуумному насосу. Кроме того, модель Sprinter может быть оборудована различными дополнительными системами, увеличивающими безопасность и улучшающими эксплуатационные качества автомобиля. Например, могут быть установлены системы ABS и автоматической блокировки дифференциала. Ниже они описаны подробнее.

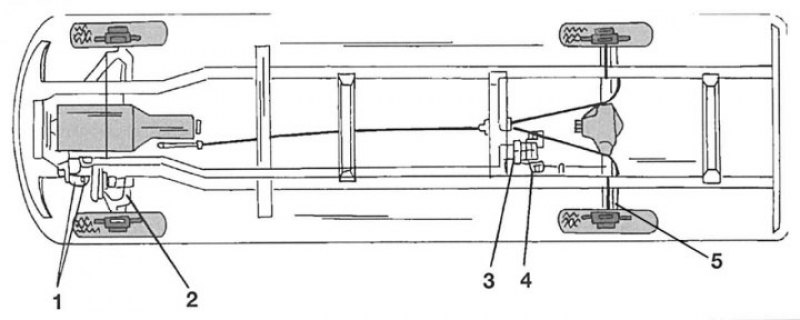

Рис. 266. Схема устройства тормозной системы с клапаном выравнивания давления: 1 — клапан выравнивания давления; 2 — передний тормозной суппорт; 3 — двойной регулятор давления; 4 — регулируемый клапан выравнивания давления; 5 — задний тормозной суппорт

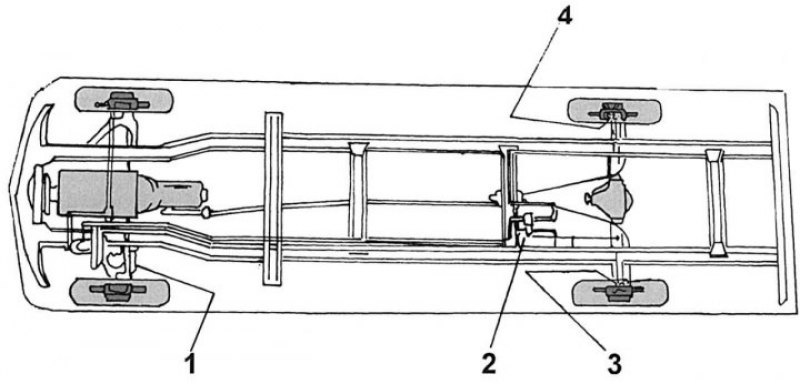

Рис. 267. Схема устройства тормозной системы без клапана выравнивания давления: 1 — передний тормозной суппорт; 2 — регулятор давления; 3 — задний левый тормозной суппорт; 4 — задний правый тормозной суппорт
В зависимости от модификации автомобиль оснащен или обычным регулятором давления в заднем тормозном контуре, или двойным регулятором давления с возможностью регулировки и нерегулируемым клапаном выравнивания давления в главном тормозном цилиндре. На рис. 266 и 267 схематично показаны тормозные системы обеих модификаций.
При срабатывании тормозов тормозные диски, расположенные на передних и задних колесах, вызывают замедление вращения и снижают скорость автомобиля. При нажатии на педаль тормоза соединенный с ней нажимной шток нажимает на два расположенных друг за другом поршня в главном тормозном цилиндре, который смонтирован в моторном отсеке на вакуумном усилителе. Поршни передают усилие давления на тормозную жидкость, находящуюся в главном цилиндре. Возникает гидравлическое давление, которое далее передается по трубопроводам и шлангам к колесным тормозным цилиндрам. Под давлением их поршней тормозные колодки прижимаются к дискам. При более подробном рассмотрении механизм действия таков: поскольку скоба тормозного суппорта имеет только один поршень, созданное в системе давление передается на последний, который в свою очередь прижимает тормозную колодку с одной стороны. Когда это происходит, вся плавающая скоба суппорта за счет создаваемого давления перемещается по направляющим пальцам и к тормозному диску прижимается колодка с другой стороны. Так торможение осуществляется в полной мере.
Стояночный тормоз действует на колодки через систему рычагов и тросов. Благодаря особой конструкции тормозных дисков задних колес сзади осталось место для барабанных тормозов. При нажатии на педаль стояночного тормоза приводится передний тормозной трос, который прикреплен к уравнителю. От уравнителя к тормозному механизму каждого заднего колеса ведет отдельный трос. Усилие передается на приводной рычаг, который разжимает колодки.
Тормоза передних и задних колес регулируются отдельно.
