Детали установки предварительного топливного насоса на моделях 163.113 (двигатель серии 612): 1 - Вакуумная линия
1. Детали установки предварительного топливного насоса на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите панели отделки крышки головки цилиндров.
3. Снимите вакуумный насос (2).
4. Отсоедините от предварительного насоса (13) линии подачи (3) и возврата (4) топлива.
5. Выверните крепежные болты и снимите насосную сборку (13), приготовьтесь к сбору проливаемого топлива.
Внимание! Не вскрывайте насосную сборку!
6. Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
7. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
Модели 163.128

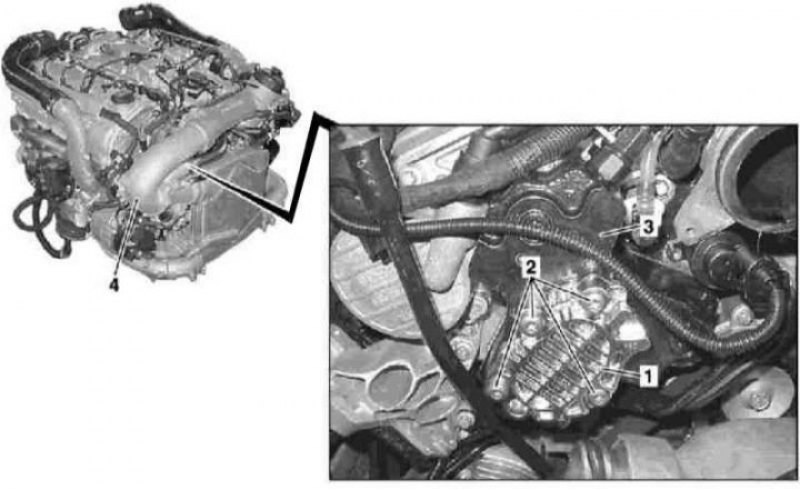

Детали установки предварительного топливного насоса на моделях 163.128 (двигатель серии 628): 1 - Предварительный топливный насос; 2 - Болты; 3 - ТНВД; 4 - Позиционер дроссельной заслонки с верхними воздушными рукавами
1. Детали установки предварительного топливного насоса на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите обводные воздуховоды (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Оригинал можно просмотреть на сайте [Autoinstruction.ru]
3. Выверните крепежные болты (2) и снимите сборку предварительного топливного насоса (1), - приготовьтесь к сбору проливаемого топлива.
4. Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
5. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
