Детали установки ТНВД на моделях 163.113 (двигатель серии 612): 1 - Опорный кронштейн; 2 - Линия возврата топлива; 3 - Опорный кронштейн напорной линии; 4 - Переходная насадка; 5 - Приводной элемент; 19 - ТНВД; 19/1 - Напорная линия ТНВД; 19/3 - Резьбовой штуцер; Y75 - Электрический запорный клапан
1. Детали установки ТНВД на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите панели отделки крышки головки цилиндров.
3. Снимите ремень привода вспомогательных агрегатов.
4. Отболтите от ТНВД (19) напорную линию (19/1).
5. Снимите с насосной сборки кронштейн (1).
6. Отсоедините от ТНВД (19) линию возврата топлива (2).
7. Снимите электрический запорный клапан (Y75).
8. Выверните крепежные болты и снимите сборку ТНВД (19).
Внимание! Не вскрывайте сборку ТНВД, - в случае необходимости снимите приводной элемент (5)!
9. Отсоедините от ТНВД соединительный патрубок (4).
10. Установка производится в обратном порядке. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
Примечание. Приводной элемент заменяется в комплекте с промежуточной звездочкой привода ТНВД (см. Главу Двигатель).
Модели 163.128

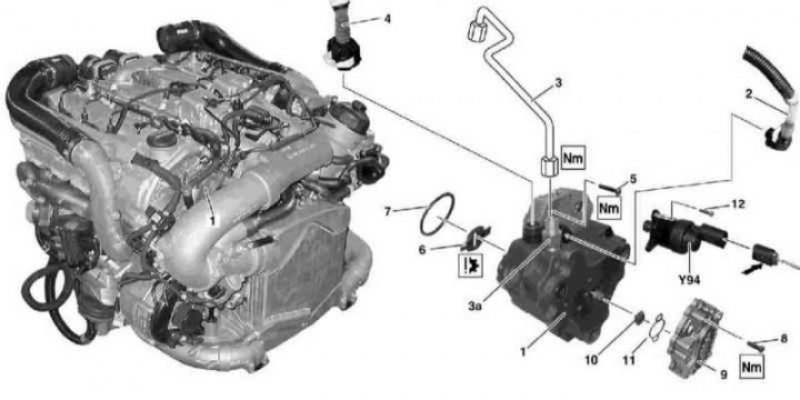

Детали установки ТНВД на моделях 163.128 (двигатель серии 628): 1 - ТНВД; 2 - Линия подачи топлива; 3 - Напорная линия ТНВД; 3а - Резьбовой штуцер; 4 - Линия возврата топлива; 5 - Болт; 6 - Плавающая муфта опережения угла впрыска; 7 - Уплотнительное кольцо; 8 - Болт; 9 - Предварительный топливный насос; 10 - Приводной элемент; 11 - Уплотнительное кольцо; 12 - Болт; Y94 - Клапан контроля качества смеси

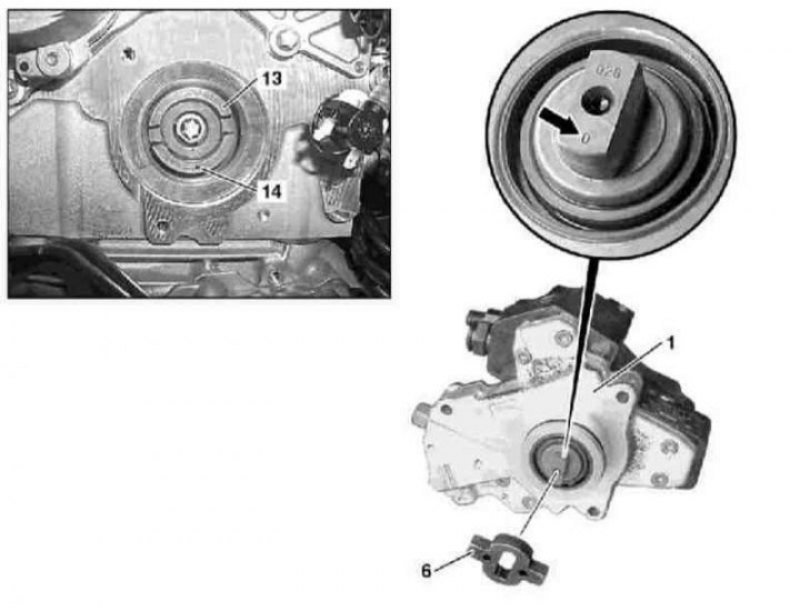

Детали установки ТНВД на моделях 163.128 (двигатель серии 628): 1 - ТНВД; 6 - Плавающая муфта опережения угла впрыска; 13 - Промежуточная звездочка привода ТНВД с центробежным корректором; 14 - Гнездо
1. Детали установки ТНВД на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Снимите позиционер дроссельной заслонки с верхними воздушными рукавами.
3. Отболтите от ТНВД (1) напорную линию (3) и линию возврата топлива (4).
4. Отсоедините коммуникационную линию (стрелка) от клапана контроля качества смеси (Y94).
5. Выверните болты (5) и снимите сборку ТНВД (1).
Внимание! Не вскрывайте сборку ТНВД, - в случае необходимости снимите плавающую муфту (6)!
6. Оцените степень износа плавающей муфты (6), в случае необходимости произведите замену.
7. Установка производится в обратном порядке, - проследите, чтобы при установке ТНВД гнездо (13) промежуточной звездочки было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
