Проверка и регулировка привода дроссельной заслонки

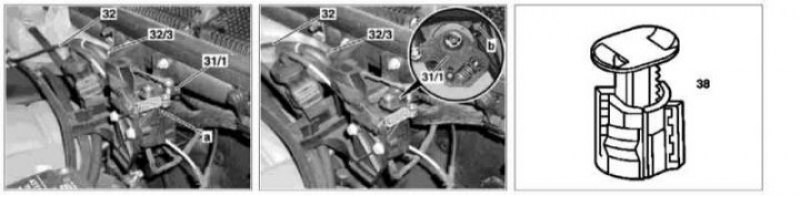

Регулировка привода дроссельной заслонки на дизельных моделях (двигатели серий 612 и 628)
1. Иллюстративный материал по проверке и регулировке привода дроссельной заслонки на моделях 163.136 (двигатель серии 111) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Проверьте состояние и свободу хода возвратного рычага (31/1) и приводного троса (32). Дефектные компоненты замените.
3. Выжмите педаль газа настолько, чтобы возвратный рычаг (31/1) уперся в ограничитель (b).
4. Вращая влево при выжатой педали, отпустите ограничитель максимального открывания заслонки (38).
5. Вращая вправо приведите ограничитель (38) в рабочее положение.
6. Отпустите педаль газа и удостоверьтесь, что возвратный рычаг упирается в ограничитель холостого хода (а).
7. Удостоверьтесь в полноте хода дроссельной заслонки.
