Предупреждение! Бензин и дизтопливо являются в высшей степени огнеопасными, поэтому при работе с любыми компонентами топливной системы следует принимать особые меры предосторожности. Не курите и не приближайтесь к месту проведения работ с открытым огнём или незащищённой абажуром переноской. Не производите такие работы в гаражах, оборудованных нагревательными приборами, работающими на природном газе (такими, как водогреи, сушилки и т.п.). Рабочая площадка должна хорошо вентилироваться. При попадании бензина на кожу немедленно смывайте его водой с мылом. При проведении любых работ с топливной системой надевайте защитные очки и держите под рукой огнетушитель.
Бензиновые двигатели
Топливный фильтр расположен перед задней подвеской, с левой стороны под автомобилем, у днища.
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Сбросьте давление в топливном баке, для чего кратковременно снимите крышку бака.
Внимание! Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к Руководству.
3. Поднимите и установите автомобиль на подставки.
4. Снимите облицовку днища слева сзади настолько, чтобы был доступен топливный фильтр.
5. Снимите экран топливных шлангов, расположенный перед фильтром.
6. Для облегчения последующей сборки пометьте топливные шланги лентой.
7. Пережмите топливные шланги зажимами, например, HAYET-4590.
8. Выверните винт на держателе фильтра.
9. Снимите хомуты топливных шлангов.
10. Отсоедините топливные шланги, подставьте под вытекающее топливо емкость и протрите толстой тряпкой, хорошо впитывающей топливо.
11. Выньте топливный фильтр.
Установка
1. Установите на место новый топливный фильтр.
2. Соедините с топливным фильтром шланги в соответствии с метками. Закрепите шланги хомутами.
3. Закрепите фильтр держателем.
4. Установите на место экран топливных шлангов.
5. Установите на место облицовку днища слева сзади.
6. Опустите автомобиль на колёса.
7. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
Дизельный двигатель
Топливный фильтр расположен в двигательном отсеке слева рядом с двигателем.
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя.
Внимание! Подставьте под вытекающее топливо емкость или подложите толстую тряпку.

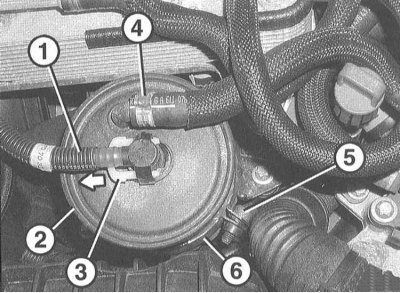

3. Отсоедините топливный шланг (1), идущий к топливному насосу высокого давления (ТНВД), у топливного фильтра (2). Для этого нажмите стопорный зажим (3) до упора (в направлении стрелки), установив его в открытое положение, и выньте присоединительный элемент.
Внимание! После этого сразу же верните зажим в закрытое положение. Он не должен длительное время находиться в открытом положении.
4. Освободите хомут для топливного шланга (4) и сдвиньте его назад. Снимите топливный шланг.
5. Отверните винт (5) на хомуте (6) и выньте топливный фильтр.
Установка
1. Установите новый топливный фильтр в хомут и закрепите его моментом 8Нм.
2. Наденьте топливный шланг на фильтр и закрепите его хомутом.
3. Проверьте уплотнительное кольцо на присоединительном элементе прозрачного топливного трубопровода на наличие трещин или каких-либо повреждений. Проверьте положение стопорного хомута. Если стопорный хомут длительное время находился в открытом положении, необходимо топливный трубопровод заменить новым.
4. Наденьте топливный трубопровод на фильтр. Проверьте надёжность его крепления, подвигав в разные стороны.
5. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
6. Двигатель 611.962, начиная с № 257722, а также двигатель 612.962: удалите воздух из топливного контура низкого давления, обратитесь к Разделу Удаление воздуха из контура низкого давления топлива.
7. Установите на место верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя.
8. Запустите двигатель и визуально проверьте топливную систему на герметичность.
