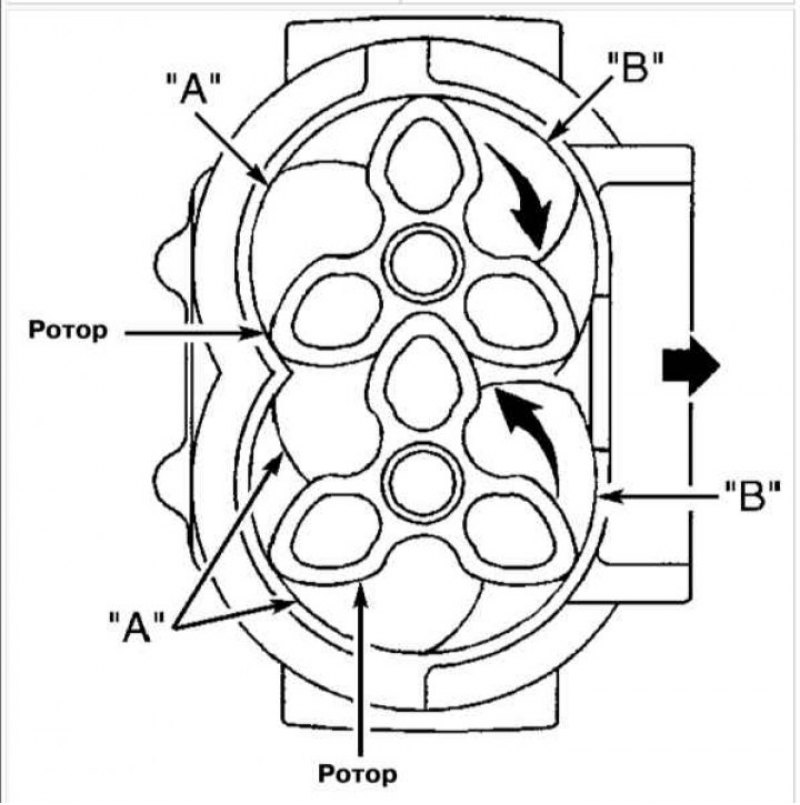

Роторы компрессора воздуха наддува
А - Нормальное всасывание; В - Наддув

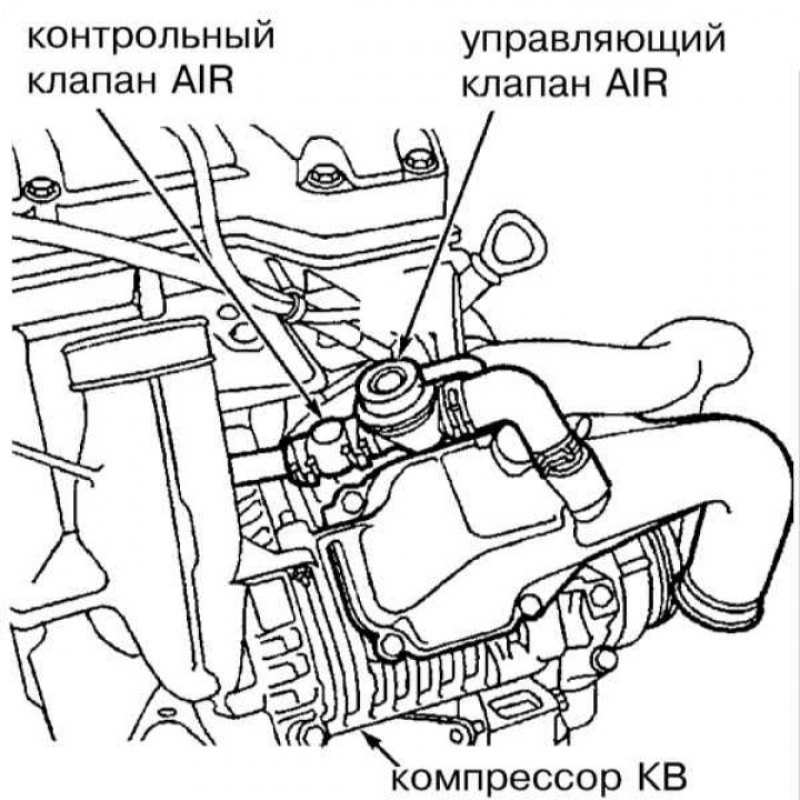

Клапаны контроля и управления воздухом наддува компрессора
Заслонка управления потоком воздуха компрессора наддува. «А» - нормальное всасывание воздуха, «В» - наддув.
При полной нагрузке заслонка находится в положении В - воздух подается в компрессор. В положении А воздух идёт в обход компрессора. В интеркулер воздух подается в обоих случаях. Управление заслонкой от электронного блока управления.
