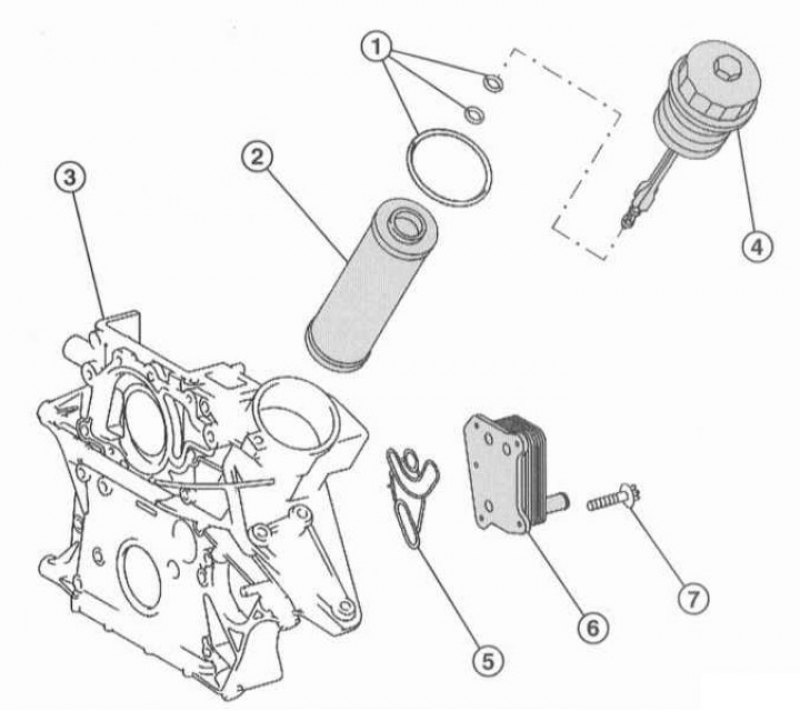

1 - Комплект уплотнительных колец; 2 - Фильтрующий элемент; 3 - Кожух механизма распределения; 4 - Крышка масляного фильтра; 5 - Уплотнительная прокладка маслоохладителя; 6 - Маслоохладитель; 7 - Болт
Двигатели оборудованы циркуляционной системой смазки под давлением.
Масляный насос засасывает масло через сетку из поддона картера и подаёт его под давлением в систему через масляный фильтр. На выходе из масляного насоса находится редукционный клапан. При повышении давления выше установленного значения клапан открывается и часть масла сливается назад в поддон картера.
Через центральное отверстие масляного фильтра масло поступает непосредственно в главный канал. При засорении масляного фильтра перепускной клапан направляет масло в систему не фильтрованным.
От главной масляной магистрали ответвляются каналы для смазки подшипников коленчатого вала. Через наклонные отверстия в коленчатом вале масло подается к шатунным подшипникам. Для охлаждения поршней масло впрыскивается на них снизу через форсунки.
Одновременно масло через вертикальные галереи достигает головок цилиндров и поступает для смазки подшипников распределительных валов и элементов клапанных механизмов системы газораспределения.
В зависимости от мощности двигателя масло может охлаждаться в дополнительном маслоохладителе, расположенном сбоку, у корпуса масляного фильтра и включённом в контур системы охлаждения двигателя.
Расход масла
У двигателей внутреннего сгорания под расходом масла понимается такое его количество, которое потребляется вследствие процесса сгорания. Не следует путать расход масла с его потерей, возникающей вследствие негерметичности поддона картера, крышки головка цилиндров и т.п.
Нормальный расход масла возникает вследствие сгорания небольшого количества масла в цилиндрах, вследствие отвода с продуктами сгорания и продуктами износа. Кроме того, масло теряется вследствие высоких температур сгорания и высокого давления, имеющих место при работе двигателя. На расход масла оказывают влияние также внешние условия эксплуатации, такие как стиль управления автомобилем, а также допуски изготовления деталей двигателя. Расход масла не должен превышать 0.8 л/1000 км.
Внимание! Ни в коем случае не заливайте масло выше отметки Max. Если было налито избыточное количество масла, необходимо его удалить. В противном случае может быть повреждён каталитический преобразователь, т.к. не сгоревшее масло попадает в систему выпуска.
