Электросхема противозаносной системы ESP (Mercedes C-Class W203)

  • Главная
  • Мерседес
  • C-Класс
  • W203 (2000-2007)
  • Электрооборудование
  • Электрические схемы (с 2001 г)
  • Электросхема противозаносной систем…
0

Противозаносная система ESP

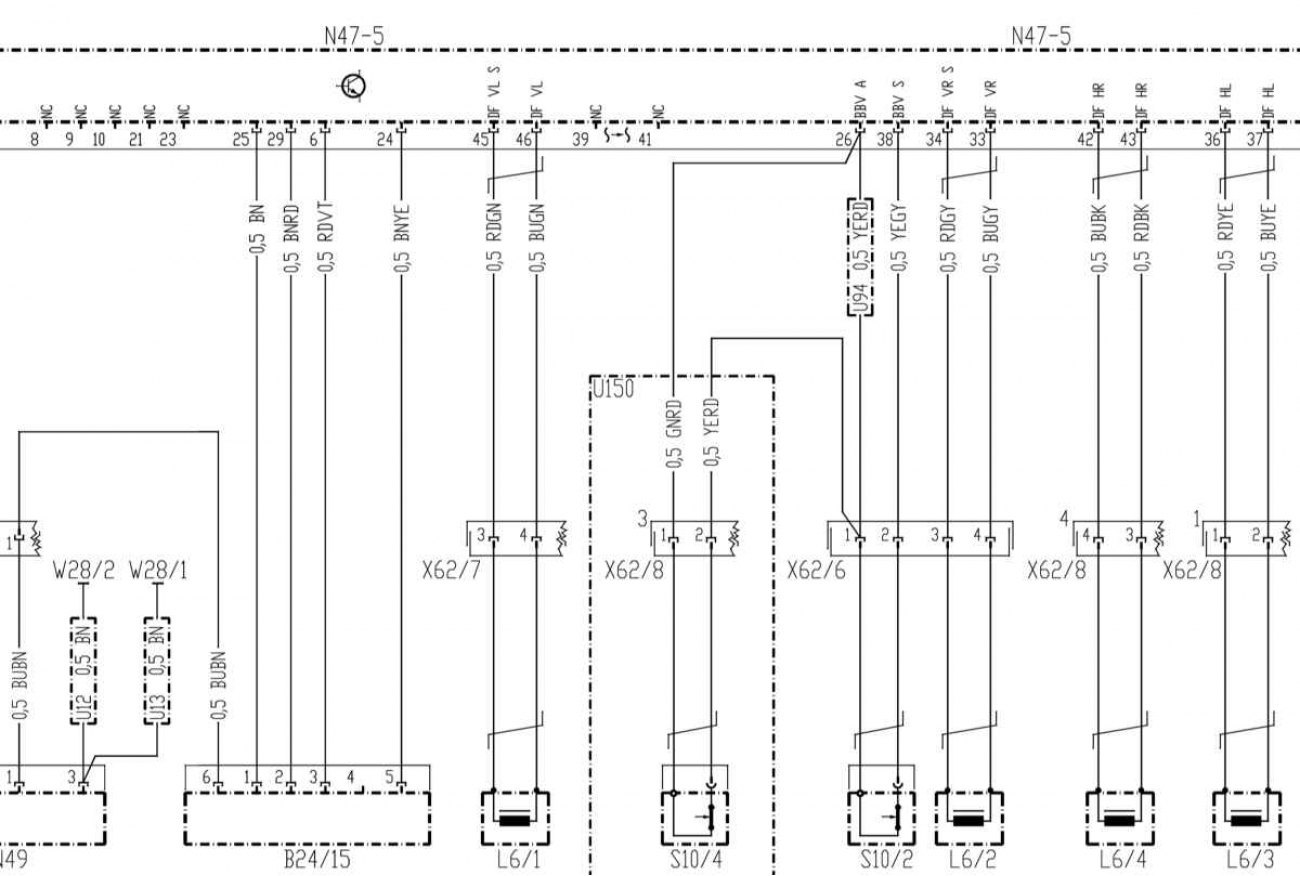

Электросхема противозаносной системы ESP
Открыть большую картинку в новой вкладке »

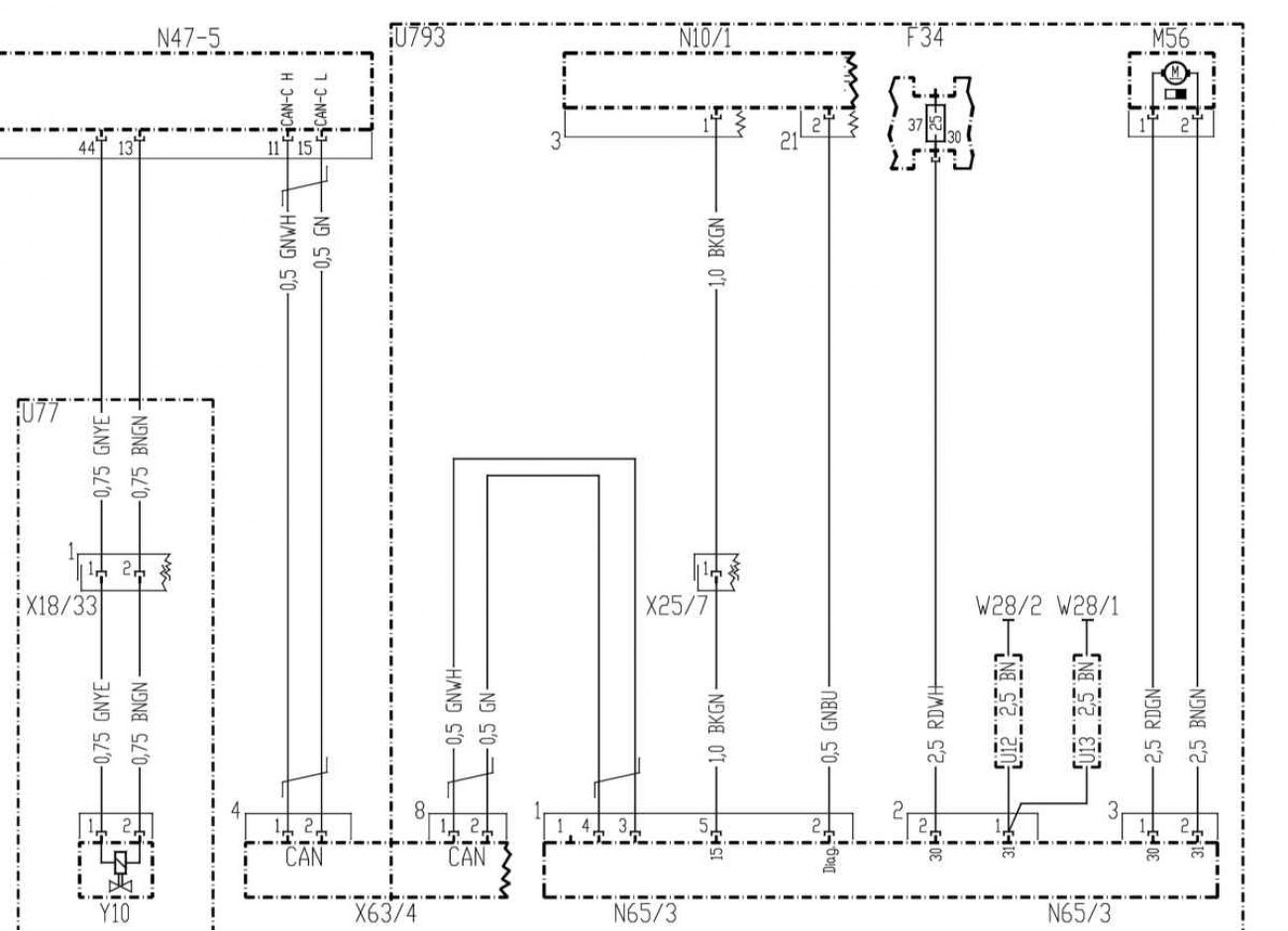

Электросхема противозаносной системы ESP
Открыть большую картинку в новой вкладке »


Электросхема противозаносной системы ESP
Открыть большую картинку в новой вкладке »


Обозначения и сокращения на схемах электрооборудования смотрите здесь →
