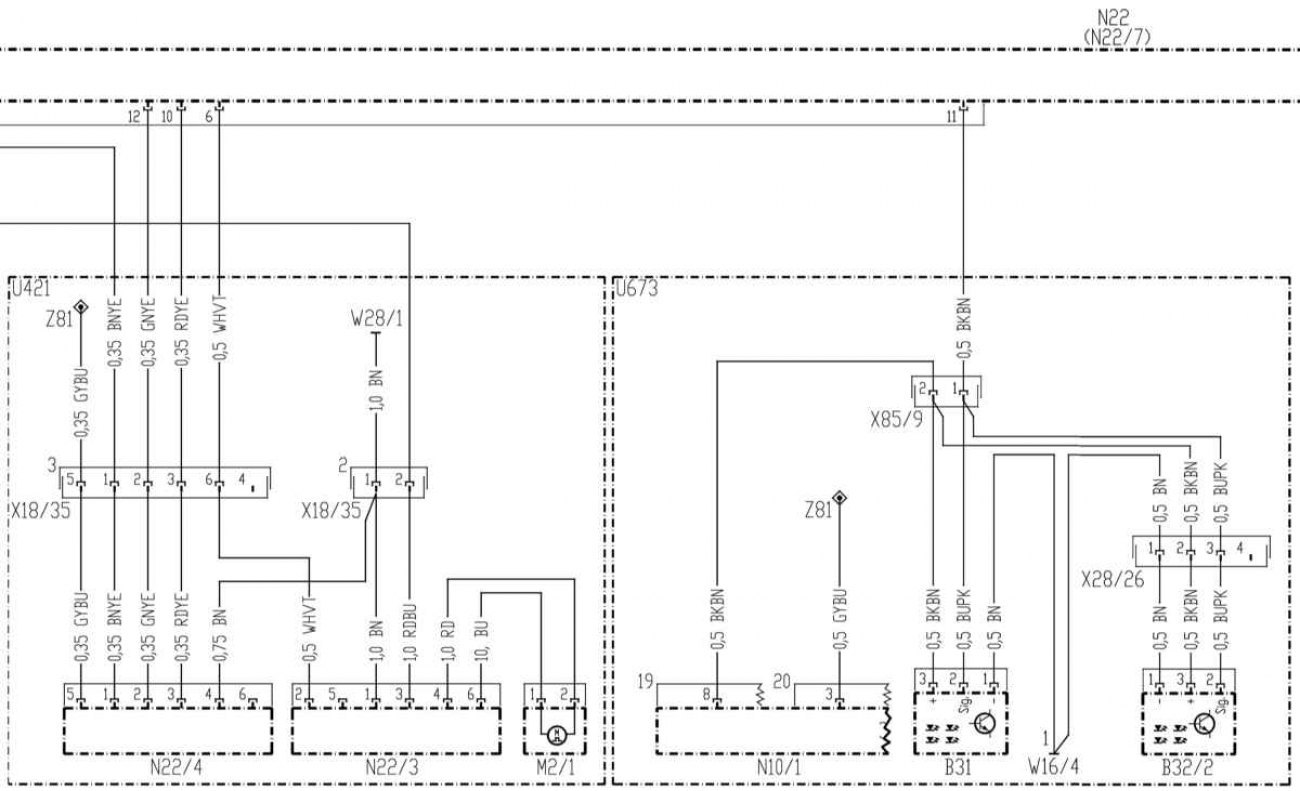

Электросхема автоматического кондиционера воздуха Mercedes C-Class W203
Главная
Мерседес
C-Класс
2000-2007
Электрооборудование
Электрические схемы (с 2001 г)
0
Автоматический кондиционер воздуха
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
◀ Предыдущая
Мерседес C-Класс W203: Электрические схемы (с 2001 г)
Следующая ▶
Электросхема автоматического отопителя
Электросхема приборной доски
Электросхема модуля SAM
Электросхема блока управления замка зажигания
Электросхема топливного насоса
Электросхема системы управления дизельного двигателя
Электросхема системы управления бензинового двигателя 271
Электросхема системы управления бензинового двигателя 112
Электросхема системы управления бензинового двигателя 111
Обозначения и сокращения на схемах электрооборудования
Электросхема блока управления автоматической трансмиссии
Электросхема блока управления автоматизированной КПП
Электросхема блока управления селектора АТ
Электросхема чувствительного к скорости ГУР
Электросхема противозаносной системы ESP
Электросхема стоп-сигнала
Электросхема блока управления давлением колес
Электросхема системы Distronic
Электросхема системы Comand
Электросхема шины D2B
