Универсал
Примечание. В отличие от переднего задний бампер снимается вместе с поперечиной.
Снятие
1. Модели с прицепным устройством: Отверните гайки у регулировочных пальцев.

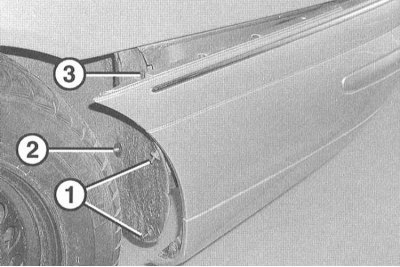

2. Выньте 2 разжимных зажима (1) и одну гайку (2) крепления локера крыла.
3. Отожмите локер крыла в сторону и выверните винт (3) между бампером и крылом.

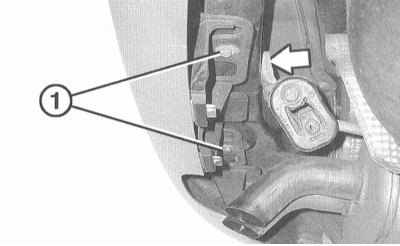

4. Выверните 4 нижние болта крепления из поперечины.
5. Выверните болт крепления (стрелка на иллюстрации) держателя глушителя.
6. Рассоедините разъём помощника парковки, если он имеется.
7. Откройте заднюю крышку. Выньте крышку в днище багажника. Выньте крышку над дополнительным отсеком для запасного колеса.
8. Освободите крышки справа и слева в облицовке, опустите их и выньте.

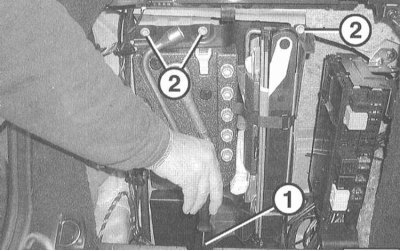

9. Карман слева: Выверните винт (1). Выверните 3 винта (2) и выньте ящик для инструментов.

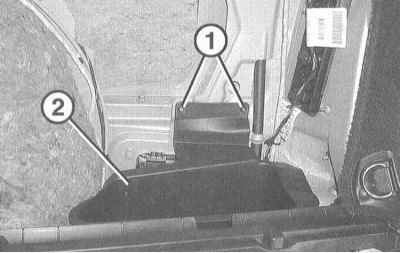

10. Карман справа: Выверните 2 винта (1) и выньте отсек (2).

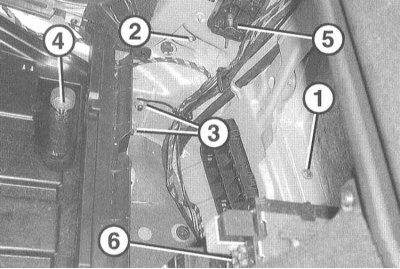

11. Левая сторона: Выверните 1 болт (1) и 4 гайки (2, 3, 4) крепления заднего бампера. (5) – задний фонарь, (6) – блок предохранителей.
Примечание. Для отворачивания гаек (3) и (4) необходима 16-гранная головка.
12. Правая сторона: Также отверните болт и 4 гайки.
13. С помощью ассистента выньте назад из направляющих бампер и поперечину и снимите их.
14. Выверните 4 верхних винта из поперечины и разъедините бампер и поперечину.
Установка
1. Закрепите бампер к поперечине 8 винтами сверху и снизу.
2. Вставьте бампер и поперечину с помощью ассистента в направляющие. При этом следите за тем, чтобы бампер со стороны водителя был правильно вставлен в шины под крылом.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.
