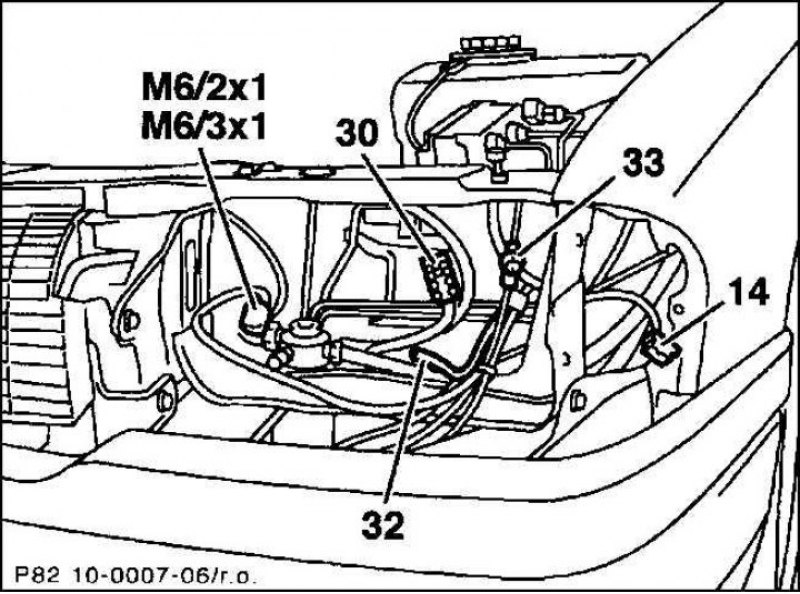

14. Штекер для фонаря указателя поворота; 30. Штекер для освещения; 32. Шланг к устройству для очистки рассеивателя фары (фароочиститель или фароомыватель); 33. Пневматический трубопровод; М6/2х1, М6/3х1. Штекер двигателя стеклоочистителя влево/ вправо

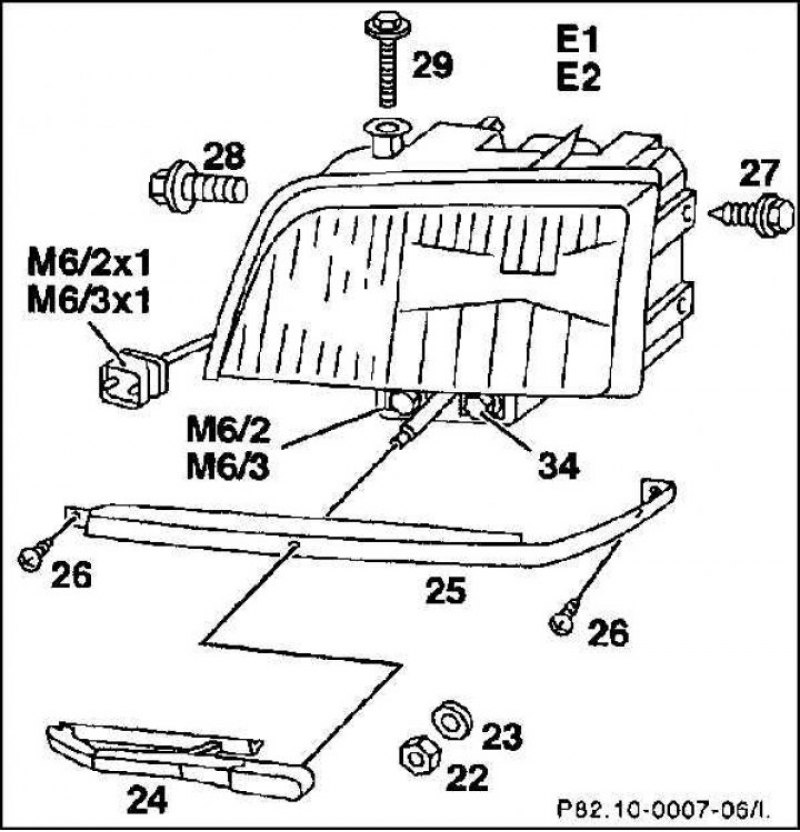

22. Гайка; 23. Шайба; 24. Рычаг шейки стеклоочистителя; 25. Защитный кожух; 26–29. Винты; 34. Болт Е1, Е2. Фары, слева/ справа; М6/2, М6/3. Двигатели стеклоочистителей фар слева/справа; М6/2х1, М6/3х1. Штекеры двигателей стеклоочистителей слева/ справа
Снятие
1. Снимите фонарь указателя поворота.
2. Снимите с фары электрические провода и пневматический трубопровод для регулировки по высоте.
[Оригинал расположен на ресурсе: AutoInstruction.ru]
3. Если имеется, снимите рычаг щетки стеклоочистителя (24) фары. Для этого откиньте вверх защитный кожух, отвинтите гайку (22) и снимите ее вместе с шайбой (23).
4. В зависимости от оснащения, отвинтите поперечину или боковые защитные кожухи в зоне крепления фар.
5. Выкрутите два винта (26) и отцепите защитный кожух (25) под фарой.
6. Выкрутите винты (27–29) и осторожно вытяните фару вперед. Закройте амортизатор тряпкой, чтобы не поцарапать его.
7. Если имеется, снимите шланг к устройству для очистки рассеивателя фары.
8. Если следует вынуть рассеиватель оптического элемента фары, снимите резиновое уплотнение. Извлеките из пружинных зажимов вверху и внизу две поддерживающие серьги (38). Снимите рассеиватель оптического элемента (9) вместе с уплотнением (21).
Установка
1. Если снят, вставьте рассеиватель оптического элемента фары в корпус и одновременно вдавливайте его до тех пор, пока поддерживающие серьги вверху и внизу не зафиксируются со щелчком.
2. Заранее проверьте уплотнение на отсутствие пористости, при необходимости замените его.
3. Дальнейшая установка осуществляется в последовательности, обратной разборке.
4. После завершения сборки отрегулируйте фары в специализированной автомастерской.
