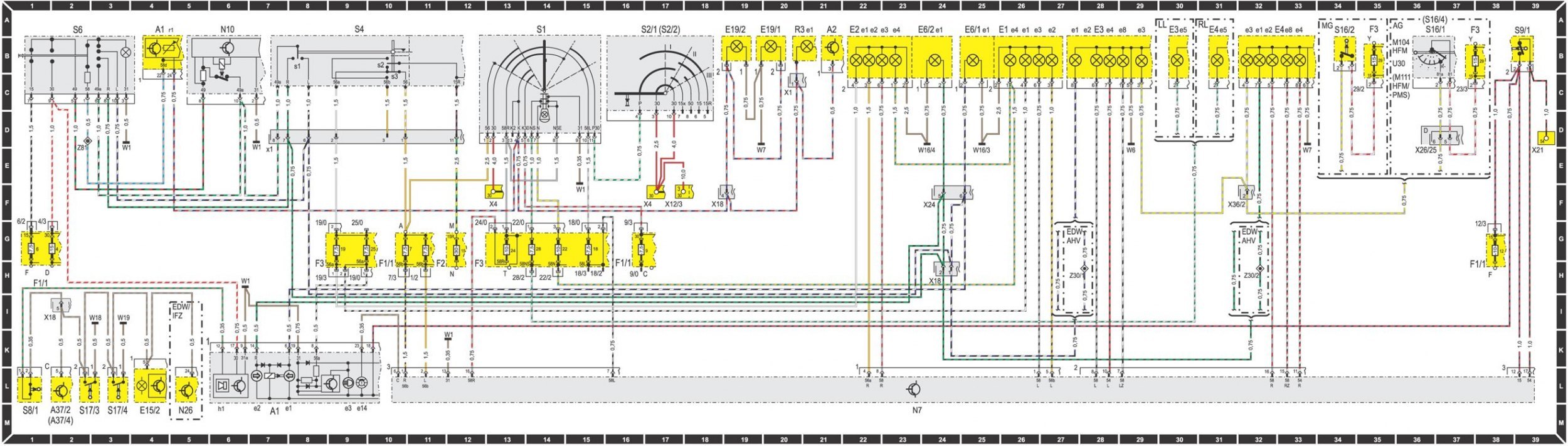

Ключ к схеме наружного освещения
| Индекс | Элемент схемы | Координаты |
| А1 | Комбинированный прибор | 4А 7М |
| А1е1 | Указатель мигающего светосигнального устройства слева | 7М |
| А1е2 | Указатель мигающего светосигнального устройства справа | 7М |
| А1е3 | Указатель дальнего света | 9М |
| А1е14 | Сигнальный фонарь выхода из строя ламп накаливания | 9М |
| А1h1 | Предупредительный звуковой указатель (зуммер) | 6М |
| А1r1 | Регулировочный резистор освещения приборов | 4А |
| А2 | Магнитола | 21А |
| А37/2 | Пневматическое управляющее устройство, система замков дверей с центральным управлением (ZV) | 2М |
| А37/4 | Пневматическое управляющее устройство, система замков дверей с центральным управлением (ZV), поддержание разрежения во впускном газопроводе (SRU) | 2М |
| Е1 | Комбинированный световой прибор слева | 25А |
| Е1е1 | Дальний свет | 26А |
| Е1е2 | Ближний свет | 27А |
| Е1е3 | Стояночный фонарь | 26А |
| Е1е4 | Противотуманный свет | 26А |
| Е2 | Комбинированный световой прибор справа | 22А |
| Е2е1 | Дальний свет | 22А |
| Е2е2 | Ближний свет | 22А |
| Е2е3 | Стояночный фонарь | 23А |
| Е2е4 | Противотуманный свет | 23А |
| Е3 | Задний габаритный фонарь слева | 28А |
| Е3е1 | Мигающий свет | 27А |
| Е3е2 | Стояночный фонарь | 28А |
| Е3е3 | Свет фары заднего хода | 29А |
| Е3е4 | Сигнал торможения | 28А |
| Е3е5 | Задний противотуманный фонарь, | 30А |
| Е3е8 | Задний габаритный фонарь (дополнительно) | 29А |
| Е4 | Задний габаритный фонарь справа | 31А 33А |
| Е4е1 | Мигающий свет | 32А |
| Е4е2 | Стояночный фонарь | 32А |
| Е4е3 | Свет фары заднего хода | 32А |
| Е4е4 | Сигнал торможения | 33А |
| Е4е5 | Задний противотуманный фонарь | 31А |
| Е4е8 | Задний габаритный фонарь (дополнительно) | 33А |
| Е6/1 | Фонарь указателя поворота слева | 25А |
| Е6/1е1 | Мигающий свет | 25А |
| Е6/2 | Фонарь указателя поворота справа | 24А |
| Е6/2е1 | Мигающий свет | 24А |
| Е15/2 | Потолочный светильный плафон с задержкой выключения и передний светильник для чтения | 4М |
| Е19/1 | Фонарь освещения номерного знака слева | 20А |
| Е19/2 | Фонарь освещения номерного знака справа | 19А |
| F1/1 | Розетка предохранителя 12-гнездная, в блоке предохранителей и в блоке реле | F1 |
| F1/1-1 | Предохранитель 1, клемма 56b | 11G |
| F1/1-4 | Предохранитель 4, клемма 30 | 1G |
| F1/1-6 | Предохранитель 6, клемма 15 | 1G |
| F1/1-7 | Предохранитель 7, клемма 56b | 11G |
| F1/1-9 | Предохранитель 9, клемма 30b | 15G |
| F1/1-12 | Предохранитель 12, клемма 15 | 38G |
| F2 | Розетка на предохранитель максимального тока 5-гнездная, в блоке предохранителей и в блоке реле | F1 |
| F2-15 | Предохранитель 15, клемма 15R | 12G |
| F3 | Розетка предохранителя 18-гнездная, в блоке предохранителей и реле | F1 |
| F3-18 | Предохранитель 18, клемма 58L | 15G |
| F3-19 | Предохранитель 19, клемма 56а | 9G |
| F3-22 | Предохранитель 22, клемма 58N | 14G |
| F3-24 | Предохранитель 24, клемма 58R | 13G |
| F3-25 | Предохранитель 25, клемма 56a | 10G |
| F3-28 | Предохранитель 28, клемма 58NS | 14G |
| F3-29 | Предохранитель 29, клемма 15 | 35B 38B |
| N7 | Устройство контроля ламп | 23М |
| N10 | Комбинированное реле (мигающее светосигнальное устройство, обогреваемое заднее стекло, двигатель стеклоочистителя) | 6А |
| N26 | Управляющее устройство EDW | 5М |
| R3 | Прикуриватель с освещением пепельницы впереди | 20А |
| R3e1 | Освещение | 21А |
| S1 | Поворотный выключатель освещения | 14А |
| S2/1 | Выключатель зажигания и стартера | 17А |
| S2/2 | Пусковой выключатель свечей зажигания | 17А |
| S4 | Комбинированный выключатель | 9А |
| S4s1 | Переключатель указателей поворота | 8В |
| S4s2 | Выключатель предупредительной световой сигнализации посредством фар или прожектора | 10В |
| S4s3 | Выключатель ближнего света | 10С |
| S4x1 | Штеккерное соединение комбинированного выключателя | 7D |
| S6 | Выключатель аварийной световой сигнализации | 2А |
| S8/1 | Контакт предупредительной шумовой сигнализации (зуммера) освещения | 1М |
| S9/1 | Выключатель сигнала торможения 4-полюсный | 39А |
| S16/1 | Выключатель блокирования и автоматического отключения стартера и выключатель фары заднего хода/ распознавание второй и третьей передачи | 36А |
| S17/3 | Дверной выключатель освещения впереди слева | 2М |
| S17/4 | Дверной выключатель освещения впереди справа | 3М |
| W1 | Основная масса (позади комбинированного прибора) | |
| W6 | Масса багажника (вращение колеса слева) | |
| W7 | Масса багажника (вращение колеса справа) | |
| W16/3 | Масса агрегатного пространства слева, удельная масса | |
| W16/4 | Масса агрегатного пространства справа, удельная масса | |
| W18 | Масса поперечины рамы сиденья впереди слева | |
| W19 | Масса поперечины рамы сиденья впереди справа | |
| X4 | Соединитель проводов на клемме 30, 3-полюсный в пространстве для ног слева | 13F 17F |
| X12/3 | Соединитель проводов на клемме 30/15, без предохранителя, 3-полюсный | 17F |
| X18 | Штеккерное соединение. Внутреннее пространство/жгут проводов к задним габаритным фонарям | 18F 24H |
| X21 | Многогнездное штеккерное соединение выключателя сигнала торможения | 39D |
| X24 | Штеккерное соединение жгута проводов к фарам, 6-полюсное | 24F |
| X26/25 | Штеккерное соединение двигатель/ кузов 24-полюсное | 36D |
| X36/2 | Штеккерное соединение топливного насоса/ жгут проводов | 31F |
| Z30/1 | Концевая втулка мигающего светосигнального устройства слева, подача питания от комбинированного реле | 28Н |
| Z30/2 | Концевая втулка мигающего светосигнального устройства справа, подача питания от комбинированного реле | 32Н |
| Z81 | Концевая втулка клеммы 58d | 2D |
| Диаметры проводов могут отличаться от приведенных. | ||
