Снятие
1. Установите автомобиль на горизонтальной поверхности, затяните стояночный тормоз. Поднимите передок автомобиля домкратом и установите его на опоры (см. "Подъем автомобиля и установка его на опоры"). Снимите переднее левое колесо.
2. Отверните гайки со шпилек крепления и опустите локер левой колесной арки (см. рис. 34.2)

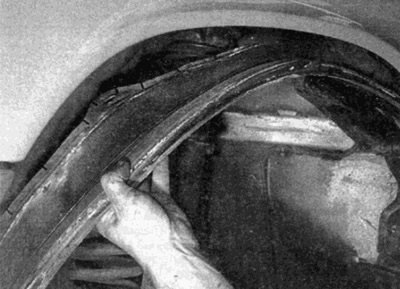

Рис. 34.2. Снятие локера колесной арки
3. Действуя из моторного отсека, на панели левого крыла ослабьте три винта крепления кронштейна фильтра - поглотителя к панели крыла (см. рис. 34.3). При этом нет необходимости отворачивать винты, поскольку отверстия в крыле являются вытянутыми.

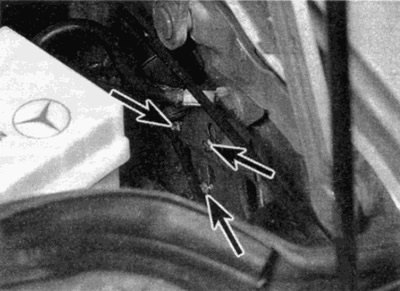

Рис. 34.3. Винты крепления кронштейна фильтра-поглотителя (показаны стрелками)
4. Отсоедините нижний шланг от фильтра, затем манипулируя фильтром — поглотителем вместе с кронштейном крепления, вытаскивайте его из арки (см. рис. 34.4, а, б). Перед извлечением фильтра из под колесной арки отсоедините оставшиеся шланги.

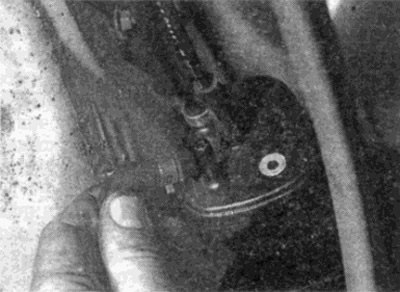

Рис. 34.4, а. Отсоедините шланг от фильтра —

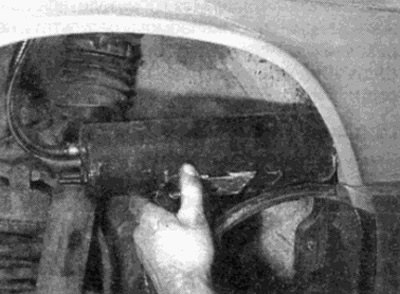

Рис. 34.4, б. ...затем извлеките фильтр-поглотитель
Установка
5. Установка проводится в обратном порядке (см. рис. 34.5).

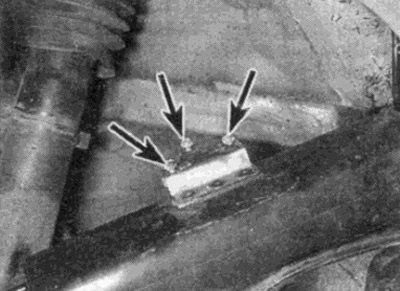

Рис. 34.5. Убедитесь, что винты кронштейна фильтра-поглотителя (показаны стрелками) находятся на одной линии с отверстиями в панели крыла
