Фильтрующий элемент
Снятие
1. Отверните гайки крепления с верхней крышки воздухоочистителя. Действуя вокруг верхней крышки, отстегните все защелки (см. рис. 3.1. а, б).

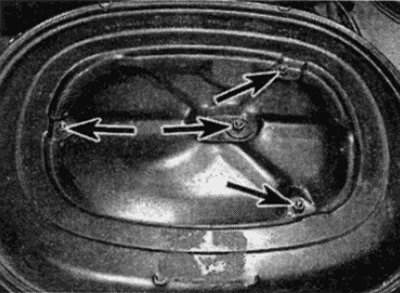

Рис. 3.1, а. Отверните гайки крепления...

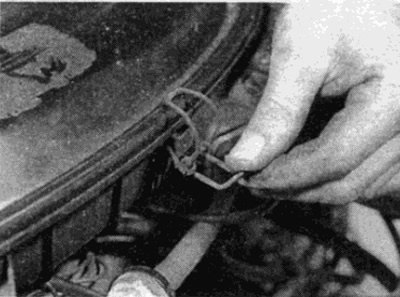

Рис. 3.1, б. ...и отстегните защелки
2. Снимите крышку воздухоочистителя, затем отделите шланг вентиляции картера (там где это предусмотрено) и выньте фильтрующий элемент (см. рис. 3.2).

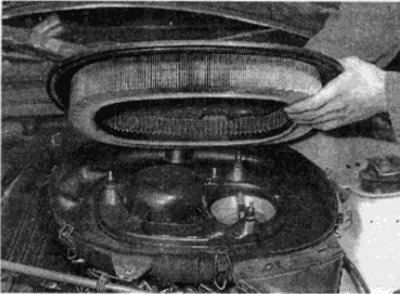

Рис. 3.2. Поднимите крышку воздухоочистителя и выньте фильтрующий элемент
Установка
3. Установка нового фильтра проводится в обратном порядке. Убедитесь, что фильтрующий элемент установлен правильной стороной вверх, согласно метке на верхней поверхности.
Узел воздухоочистителя
Снятие
4. Отверните винт (там где он предусмотрен) и отсоедините воздушный патрубок, идущий от воздухоочистителя к воздухозаборнику в передней части моторного отсека (см. рис. 3.4).

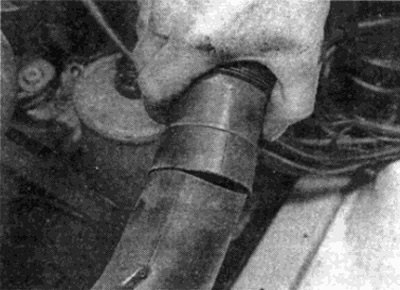

Рис. 3.4. Отсоедините воздушный патрубок от воздухоочистителя
5. Там где это необходимо, снимите с бокового патрубка воздухоочистителя шланг вентиляции картера.
6. Проверьте, что зажигание выключено и, там где это предусмотрено, отсоедините штекер от датчиков температуры поступающего воздуха сбоку на воздухоочистителе.
7. Там где это требуется, отверните гайки, которые удерживают нижнюю часть воздухоочистителя к впускному коллектору / узлу распределителя топлива (см. рис. 3.7, а-в).

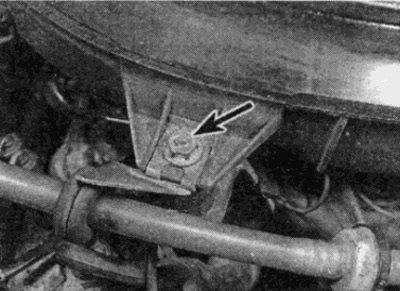

Рис. 3.7, а. Отверните гайки крепления нижней части воздухоочистителя спереди...

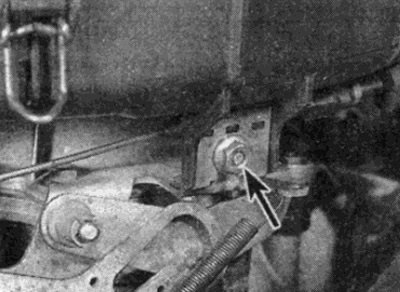

Рис. 3.7, б. ...сбоку...

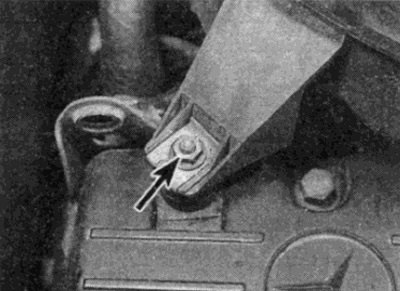

Рис. 3.7, в. ...и сзади
8. Отстегните крышку воздухоочистителя, отверните гайки крепления и снимите фильтр, как описано в предыдущем разделе. Отверните винты / гайки крепления, затем поднимите нижнюю секцию воздухоочистителя и отсоедините шланг вентиляции, там где это требуется (см. рис. 3.8). Удалите резиновое уплотнение.

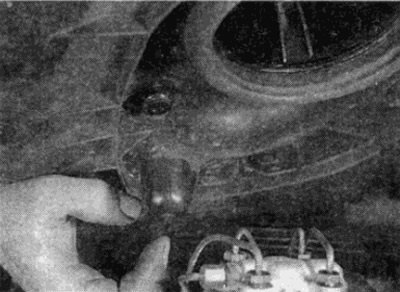

Рис. 3.8. Поднимите воздухоочиститель отсоедините шланг вентиляции
Установка
9. Установка проводится в обратном порядке. Однако, проверьте, что резиновое уплотнение между воздухоочистителем и распределителем топлива надежно закреплено.
