Снятие
1. Обратитесь к главе 1Б и снимите фильтрующий элемент.
Двигатели с турбонаддувом
2. На моделях сдатчиком температуры поступающего воздуха, закреплённом на воздухоочистителе, отсоедините провода датчика от разъёма.
3. Отверните болты и/или гайки и поднимите корпус воздухоочистителя над панелью корпуса. Если нужно, отцепите корпус от трубы впускного патрубка.
4. Если он имеется, ослабив хомуты на шланге. отсоедините воздуховод, соединяющий корпус с измерителем воздушного потока. Затем извлеките корпус воздухоочистителя из моторного отсека (см. рис. 2.4).

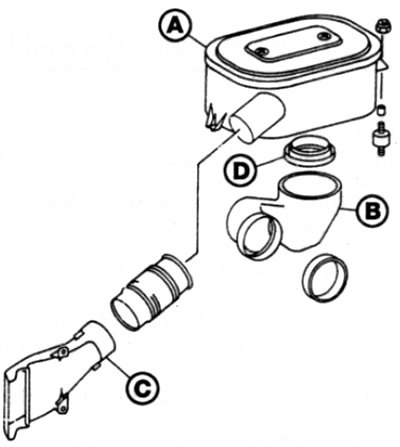

Рис. 2.4. Воздухоочиститель — двигатели с турбонаддувом: А. Воздухоочиститель; В. Входное колено; С. Воздухозаборник; D. Уплотнение в форме колпачка
Двигатели без турбонаддува
5. Если нужно, отсоедините вакуумпровод от исполнительного устройства управляющей заслонки.
6. Отверните болты и снимите передние и задние опорные кронштейны и освободите из них воздухоочиститель, снимите резиновые опоры (см. рис. 2.6).
Рис. 2.6. Воздухоочиститель — двигатели без турбонаддува: А. Хомуты; В. Фильтрующий элемент; С. Воздуховод; D. Воздухозаборник; Е. Кронштейны; F. Резиновые манжеты
7. Снимите воздухоочиститель с впускного коллектора и удалите резиновые манжеты.
Установка
8. Установка производится в порядке, обратном снятию. По окончании, установите фильтрующий элемент, в соответствии с главой 1Б.
