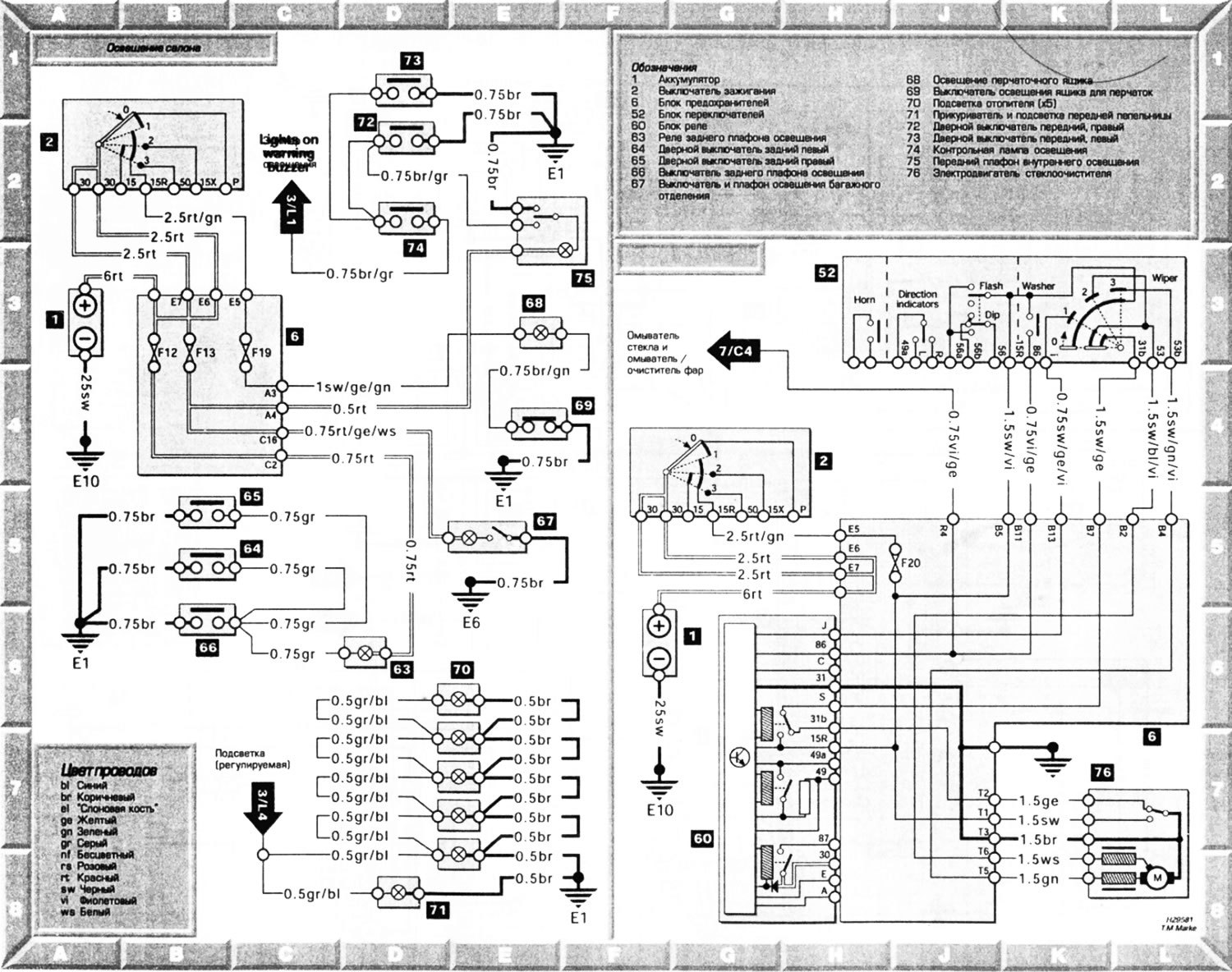

Типовое внутреннее освещение и стеклоочиститель ветрового стекла
Обозначения: 1. Аккумулятор; 2. Выключатель зажигания; 6. Блок предохранителей; 52. Блок переключателей; 60. Блок реле; 63. Реле заднего плафона освещения; 64. Дверной выключатель задний левый; 65. Дверной включатель задний правый; 66. Включатель заднего плафона освещения; 67. Включатель и плафон освещения багажного отделения; 68. Освещение перчаточного ящика; 69. Включатель освещения ящика для перчаток; 70. Подсветка отопителя (х5); 71. Прикуриватель и подсветка передней пепельницы; 72. Дверной выключатель передний, правый; 73. Дверной выключатель передний, левый; 74. Контрольная лампа освещения; 75. Передний плафон внутреннего освещения; 76. Электродвигатель стеклоочистителя
Обозначения символов на схемах, точки заземления и предохранители расположены здесь →
