Снятие
1. Поднимите капот в вертикальное положение, отжав защелку на левой петле, освобождая держатель упорной стойки, и толкая капот вверх.
2. Удалите фиксатор и снимите упорную стойку с нижней шпильки опоры (см. рис. 6.2).

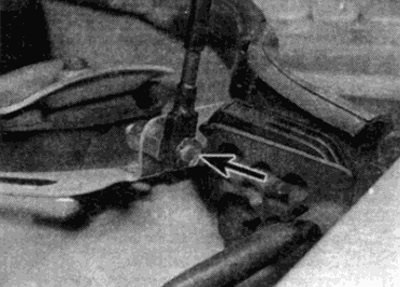

Рис. 6.2. Фиксатор упорной стойки капота (показан стрелкой)
3. Отсоедините шланг стеклоомывателя от запорного клапана с правой стороны и освободите хомуты шланга на петле капота.
4. Вытащите провод обогревателей жиклеров из углубления в капоте рядом с жиклерами и отсоедините штекер провода от разъемов.
5. Привяжите кусок веревки к основному кабелю и вытащите кабель из углубления в капоте со стороны петли. Когда покажется конец веревки, отвяжите ее и удалите провод. При установке привяжите кабель к веревке и протащите его обратно.
6. Снимите планки крепления петель, освободив верхнюю поворотную часть фиксатора от пальца петли, затем снимите планки вверх (см. рис. 6.6).

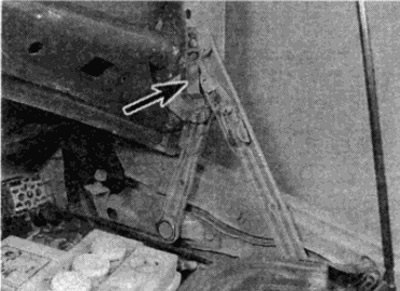

Рис. 6.6. Планка крепления петли капота (показана стрелкой)
7. Отметьте положение нижних болтов крепления с обоих сторон, чтобы капот можно было установить обратно.
8. Пусть помощник поддерживает капот, а сами отверните гайку нижнего крепления с каждой стороны, извлеките болты петли и пальцы петель и осторожно поднимите капот.
Установка
9. Чтобы установить капот, установите палец петли и втулки болта петли в петли, если они выдвинулись при снятии.
10. Установите капот на место и вставьте нижний болт петли. Поверните болт чтобы квадратный сектор совместился с прямоугольным отверстием в рычаге петли.
11. Вставьте верхний палец петли и поверните его, чтобы разрез в головке пальца петли расположился горизонтально.
12. Установите гайку петли, расположите капот по ранее выполненным меткам и затяните гайку. Установите планку крепления петли, затем повторите эти действия на петле с другой стороны.
13. Привяжите провод жиклера омывателя к веревке и протащите провод через капот на место. Подсоедините разъемы проводов.
14. Подсоедините шланги омывателя к запорному клапану и закрепите новыми хомутами на петле капота.
15. Расположите упорную стойку на опорной шпильке и закрепите при помощи фиксатора.
16. Опустите капот и проверьте его установку и совмещение. При необходимости, отрегулируйте положение, как описано в параграфе 7.
