Снятие
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

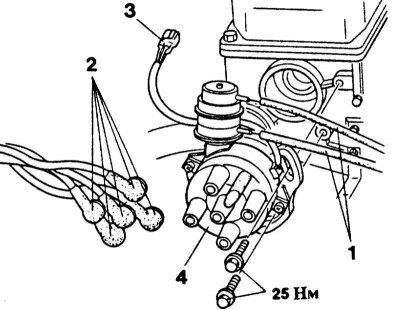

2. Если имеется, отключить вакуумный трубопровод -1- от распределителя зажигания.
3. Отвинтить 2 болта крепления и отложить в сторону крышку распределителя -4- в комплекте с кабелями зажигания -2-.
4. Отключить штекер -3-.
5. Вывинтить болты крепления распределителя зажигания.
6. Вынуть распределитель из головки цилиндров.
Установка
1. Проверить сальник на основании распределителя на наличие повреждений.
2. Смазать сальник моторным маслом.
До 9/89 г. вып.
1. Установить поршень 1-го цилиндра в положение зажигания

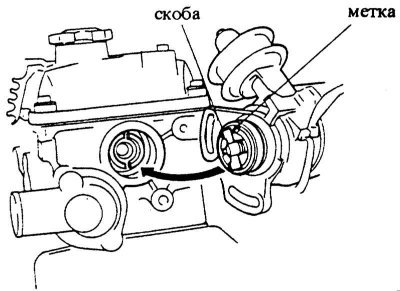

2. Вставить распределитель, при этом помеченная сторона скобы на вале распределителя должна совпадать с меткой на корпусе распределителя.
3. Установить болты крепления и привинтить распределитель.
С 10/89 г. вып.
1. Вставить распределитель, при этом следить, чтобы захват на распределителе вошел в паз на распредвале. Для этого слегка нажать распределитель в отверстие и одновременно повернуть вал с ротором распределителя, пока он не защелкнется и ротор не перестанет вращаться.
Внимание! Захват распределителя может находится в пазе распредвала только в одном положении.
2. Выровнять распределитель так, чтобы резьбовые отверстия стояли в середине продольных отверстий. Установить болты крепления и затянуть с усилием 25 Нм.
3. Очистить крышку распределителя изнутри, проверить на наличие трещин и следов нагара, при необходимости заменить.
4. Надеть крышку распределителя и привинтить 2-мя болтами.
5. Надеть штекер.
6. Если был снят, подключить вакуумный трубопровод к вакуумному устройству распределителя.
7. Подключить кабель массы батареи.
8. Если имеются, установить время на часах и задать защитный код радиоприемника.
9. Проверить момент зажигания, при необходимости отрегулировать.
