Места установки основных элементов системы впрыска топлива двигателя без турбокомпрессора

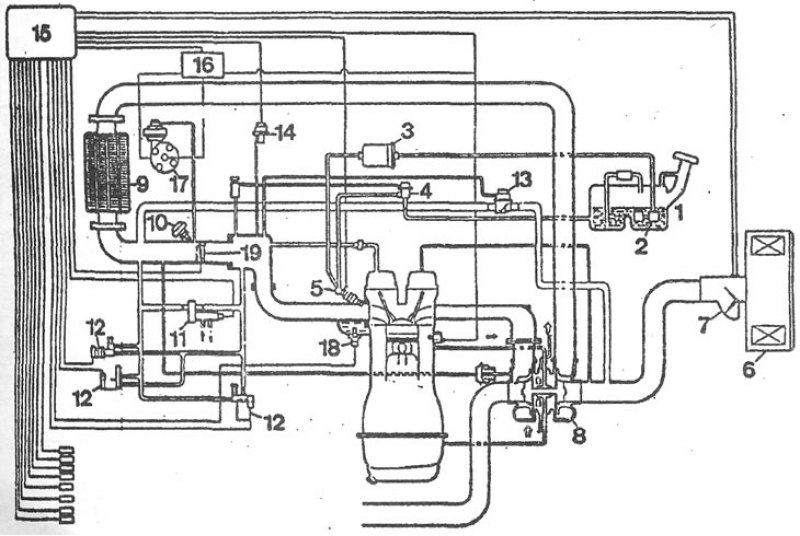

Конструктивная схема системы впрыска: 1 - топливный бак; 2 - топливный насос; 3 - топливный фильтр; 4 - регулятор давления топлива; 5 - форсунка впрыска; 6 - воздушный фильтр; 7 - измеритель количества воздуха; 8 - турбокомпрессор*; 9 - теплообменник*; 10 - пневмоклапан принудительного холостого хода; 11 - клапан дополнительной подачи воздуха; 12 - электромагнитный клапан компенсации смеси на холостом ходу; 13 - клапан повторного запуска турбокомпрессора*; 14 - датчик давления наддува*; 15 - электронный блок управления; 16 - коммутатор; 17 - датчик-распределитель зажигания; 18 - датчик температуры охлаждающей жидкости; 19 - дроссельная заслонка.
