I. Схема системы блокировки замков дверей (Mazda 323 5 «BF»)

0

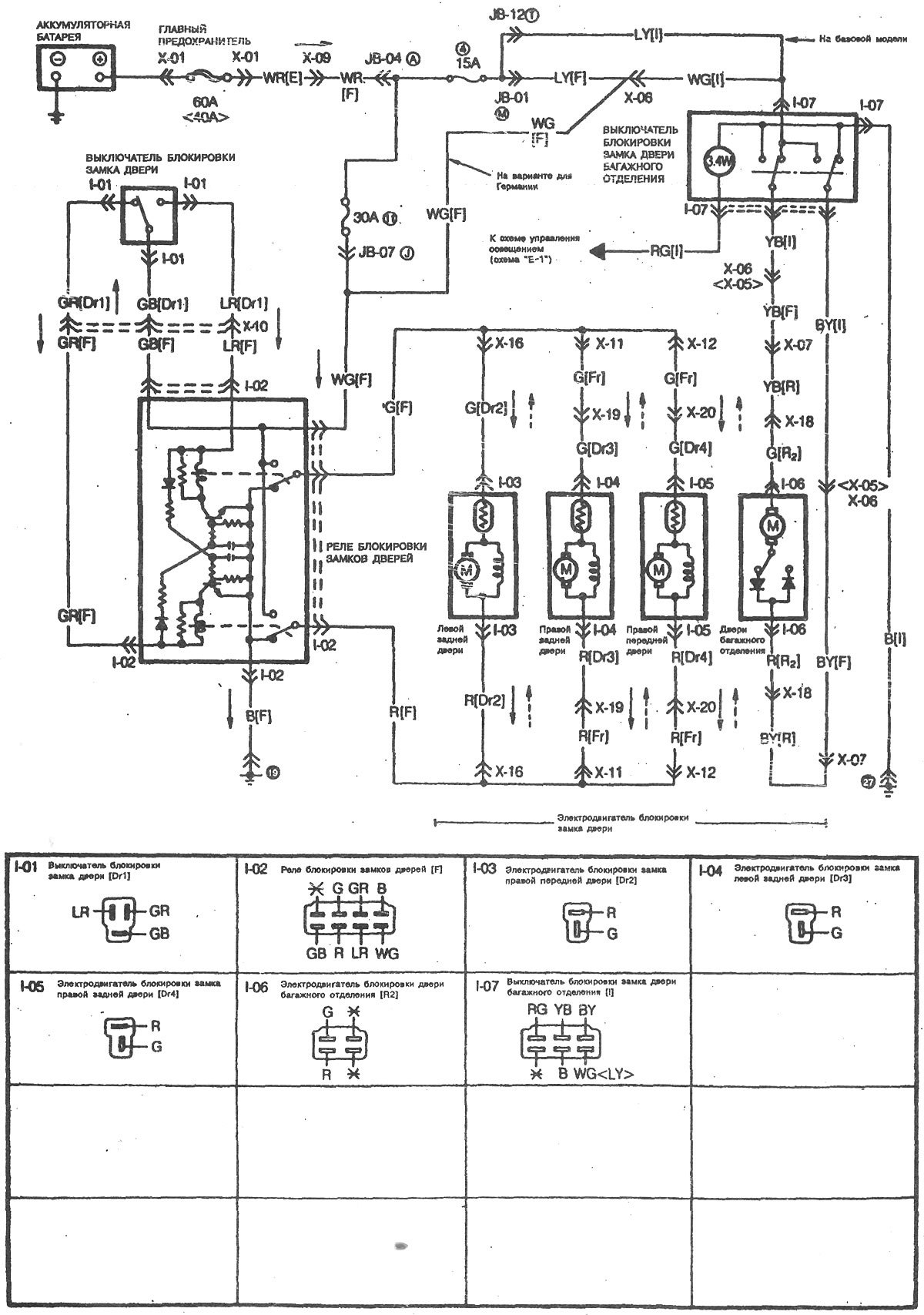

Схема системы блокировки замков дверей.

I. Схема системы блокировки замков дверей

Открыть большую картинку в новой вкладке »

Статья проверена экспертом: Афанасий Михайловский
