E-2a. Схема включения боковых указателей поворота, фар, задних фонарей... Mazda 323 5
«BF»
Главная
Мазда
Фамилия
1985-1989, бензин
Электрооборудование
Электросхемы (универсал)
0

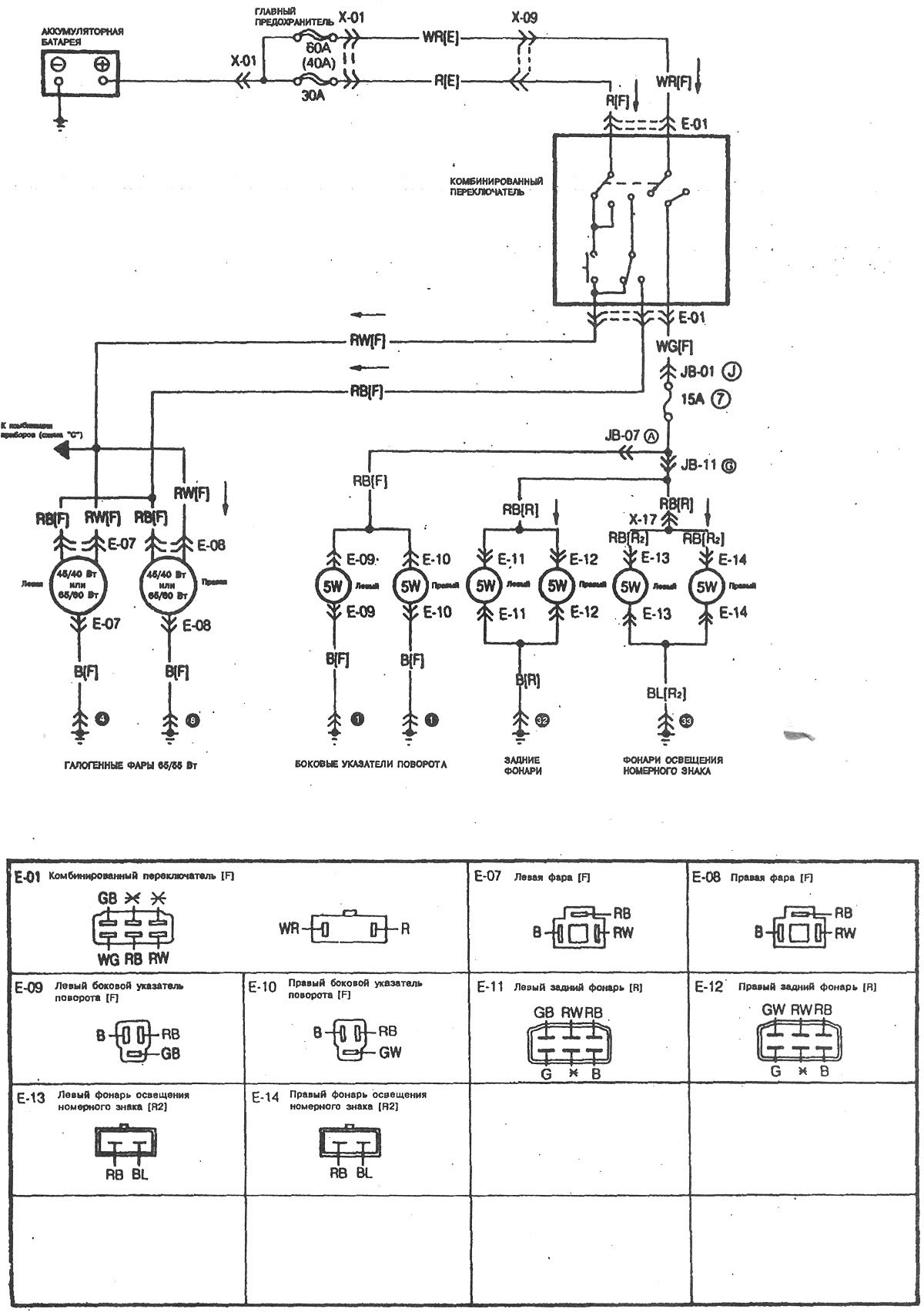

Схема включения боковых указателей поворота, фар, задних фонарей и фонарей освещения номерного знака.
Открыть большую картинку в новой вкладке »
