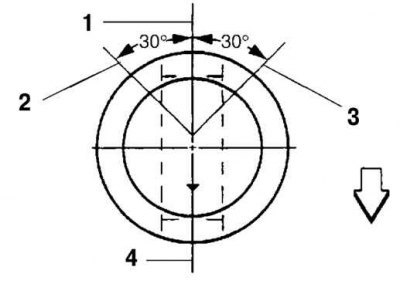

Рис. 2.174. Схема расположения замков поршневых колец: 1 – верхнее кольцо; 2 – верхнее маслосъемное кольцо; 3 – нижнее маслосъемное кольцо; 4 – расширитель маслосъемного кольца и второе кольцо
Расположите замки колец, как показано на рисунке 2.174.

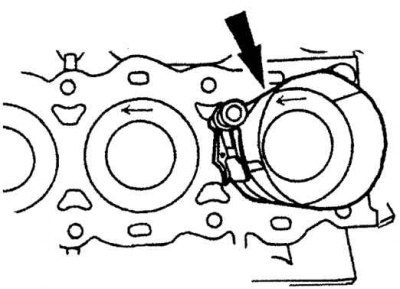

Рис. 2.175. Установка поршня с шатуном в цилиндр
Вставьте поршень с шатуном в цилиндр, метка в виде стрелки должна быть обращена к передней части двигателя (рис. 2.175).
