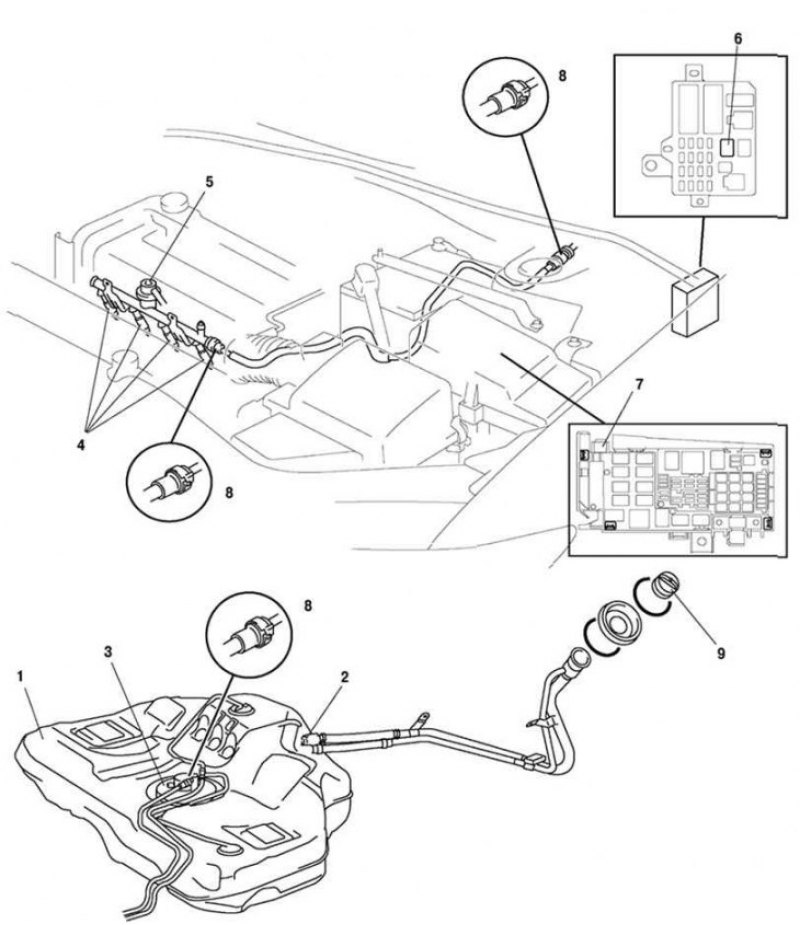

Рис. 2.61. Топливный узел автомобиля Mazda 6: 1 – топливный бак; 2 – обратный клапан; 3 – блок топливного насоса; 4 – топливная форсунка; 5 – гаситель пульсаций; 6 – реле топливного насоса; 7 – контрольный разъем; 8 – быстросъемный соединитель; 9 – крышка заливной горловины топливного бака
Топливный узел автомобиля состоит из блока топливного насоса высокого давления, топливного бака, топливных форсунок и топливных соединительных трубок (топливопроводов). Из топливного бака топливный насос под давлением подает топливо в топливную магистраль, откуда оно через форсунки поступает в цилиндры. Форсунки дозируют и распыляют топливо. При подаче напряжения на обмотку соленоида игла поднимается, пропуская топливо. Количество топлива определяется длительностью импульса, в течение которого открыта форсунка. Далее топливо течет обратно в топливный бак через две металлические трубки, расположенные под днищем автомобиля. Топливный насос установлен в топливном баке (рис. 2.61).
