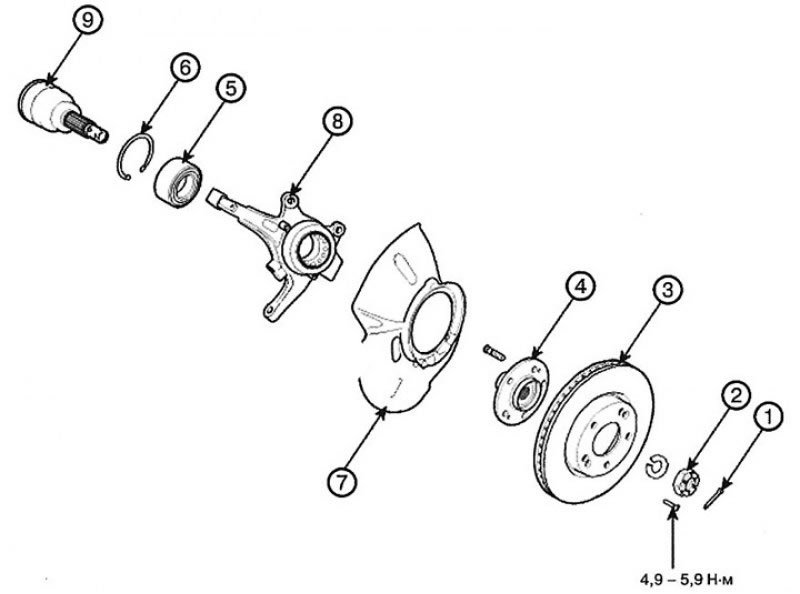

1. Стопорная шпилька; 2. Гайка приводного вала; 3. Тормозной диск; 4. Ступица; 5. Колесный подшипник; 6. Стопорное кольцо; 7. Пылезащитная крышка; 8. Поворотный кулак; 9. Приводной вал
Снятие и установка
1. Произведите действия 1-8 раздела «Снятие и установка передних приводных валов» настоящей главы.

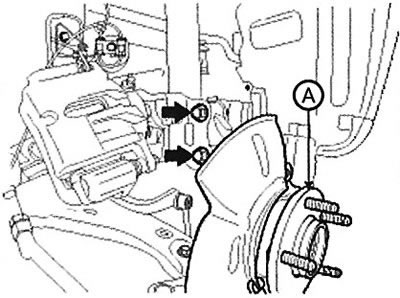

2. Отверните болты крепления амортизатора и снимите ступицу и кулак в сборе (А).
Примечание: Момент затяжки: 137,2 - 156,9 Нм.
Внимание. Соблюдайте осторожность во избежание повреждения пыльника и зубцов ротора.
3. Установка выполняется в порядке, обратном снятию.
Проверка технического состояния
1. Проверьте ступицу на наличие трещин, а шлицы — на наличие износа.
2. Проверьте тормозной диск на наличие задиров и повреждений.
3. Осмотрите кулак на предмет образования трещин
4. Проверьте подшипник на наличие трещин и повреждений.
Разборка

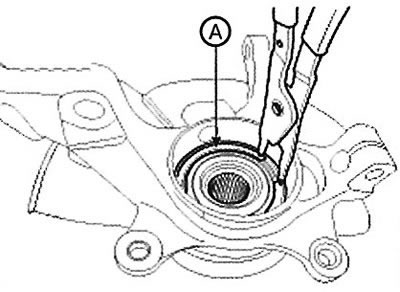

1. С помощью специальных клещей снимите стопорное кольцо (А).
2. Снимите ступицу в сборе с поворотного кулака.

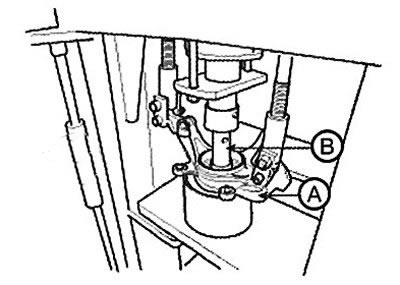

(1) Установите поворотный кулак в сборе на пресс.
(2) Поставьте подходящую оправку
(В) на вал ступицы.

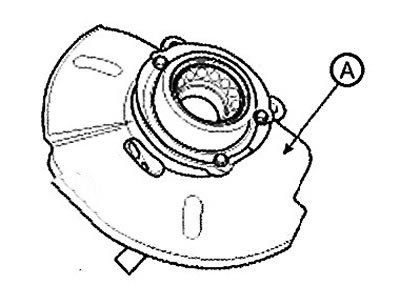

3. Снимите пылезащитную крышку (А).
4. Снимите со ступицы внутреннее кольцо подшипника ступицы.
(1) Установите на ступицу в сборе подходящее приспособление (А) для снятия внутреннего кольца подшипника ступицы.
(2) Поставьте ступицу и приспособление (А) на подходящую оправку (В).
(3) Поставьте подходящую оправку
(С) на вал ступицы.

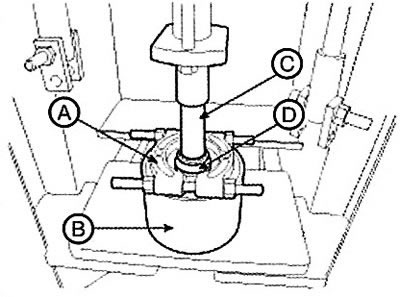

(4) Снимите со ступицы внутреннее кольцо (D) подшипника ступицы, используя пресс.
5. Снимите с поворотного кулака внешнее кольцо подшипника ступицы.
(1) Поставьте ступицу (А) на подходящую оправку (В).
(2) Поставьте подходящую оправку (С) на внешнее кольцо подшипника ступицы.

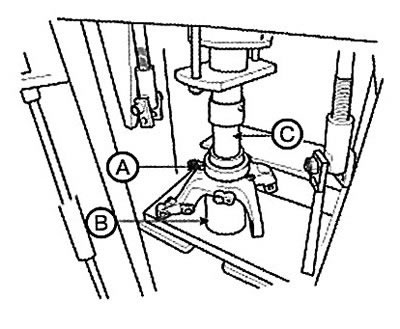

(3) Снимите с поворотного кулака внешнее кольцо подшипника ступицы, используя пресс.
6. Замените подшипник ступицы.
Сборка

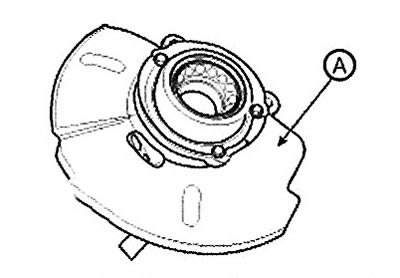

1. Установите пылезащитную крышку (А).
(Оригинал опубликован на онлайн-портале: «autoinstruction»)
2. Установите подшипник ступицы на поворотный кулак.
(1) Установите поворотный кулак (А) на пресс.
(2) Поставьте новый подшипник ступицы на поворотный кулак.
(3) Поставьте подходящую оправку
(В) на подшипник ступицы.

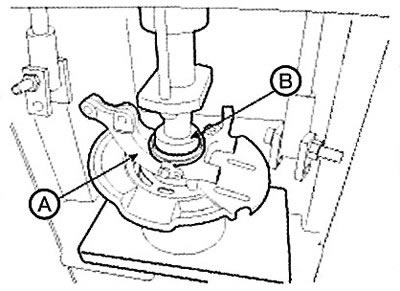

(4) Установите подшипник ступицы на поворотный кулак с помощью пресса.
Внимание.
Не давите на внутреннее кольцо подшипника ступицы, поскольку это может повредить подшипник.
Всегда используйте новый колесный подшипник.
3. Установите ступицу в сборе на поворотный кулак.
(1) Поставьте ступицу (А) на подходящую оправку (В).
(2) Поставьте поворотный кулак (С) на ступицу (А).
(3) Поставьте подходящую оправку
(D) на подшипник ступицы.

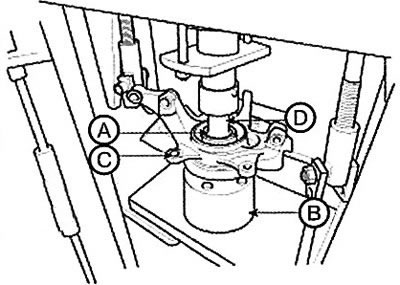

(4) Установите ступицу (А) на поворотный кулак (С) с помощью пресса.
Внимание. Не давите на внутреннее кольцо подшипника ступицы, поскольку это может повредить подшипник.

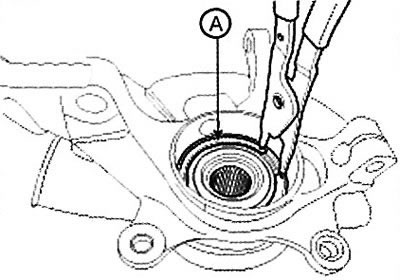

4. Установите стопорное кольцо (А).
