Внимание.
Не разбирайте шарнир равных угловых скоростей (Бирфильда).
На шарнир приводного вала необходимо нанести специальную смазку. Не допускается ее замена на смазку другого типа.
Хомут пыльника необходимо заменить на новый.
1. Снимите хомуты пыльника шарнира «трипод» и стяните пыльник с наружной обоймы шарнира.
Внимание. Соблюдайте осторожность во избежание повреждения пыльника.
2. Извлеките приводной вал из внешней обоймы шарнира «трипод».

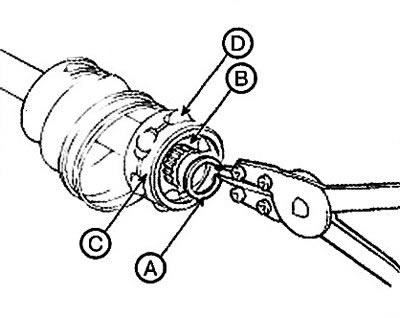

3. Снимите стопорное кольцо (А), затем снимите внутреннее кольцо (В), корпус (С) и шарики (D) как один блок.
4. Удалите загрязнение с внутренней обоймы, корпуса и шариков без разборки узла.
5. Снимите хомуты пыльника шарнира Бирфильда и снимите пыльники шарниров «трипод» и Бирфильда.

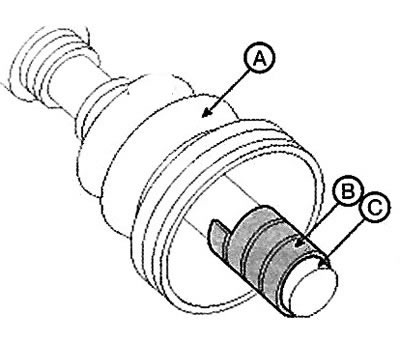

Примечание: Если пыльник (А) будет использован повторно, для его защиты обмотайте шлицы (С) приводного вала лентой (В).
