1. Электромагнитная муфта; 2. Вспомогательная муфта; 3. Эксцентрик; 4. Основная муфта; 5. Корпус; 6. Фланец
Снятие и установка

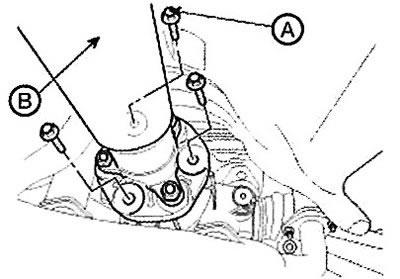

1. Отверните три болта крепления (А) карданного вала (В) к муфте передачи крутящего момента.
Примечание: Момент затяжки: 49,0-68,6 Нм
2. При помощи отвертки отсоедините карданный вал от муфты передачи крутящего момента.

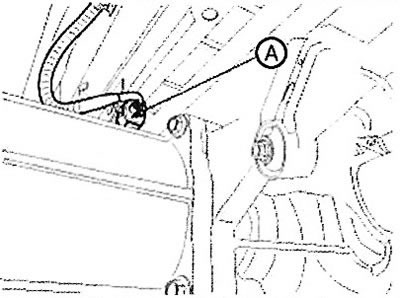

3. Отсоедините разъем (А) электромагнитной муфты.

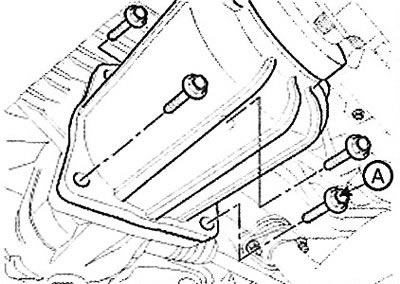

4. Отверните четыре крепежных болта (А) муфты передачи крутящего момента.
Примечание: Момент затяжки: 58,8 - 63,7 Нм.
5. При помощи отвертки отсоедините муфту передачи крутящего момента от корпуса заднего дифференциала.
6. Установка производится в порядке, обратном снятию.
Примечание:
При установке:
1. Смажьте ведущую шестерню дифференциала универсальной консистентной смазкой GNY202 или эквивалентной ей.
2. Нанесите специальный герметик В MS721-40 или LT5702 на поверхность контакта муфты и дифференциала.
3. Перед нанесением герметика очистите поверхности от масла.

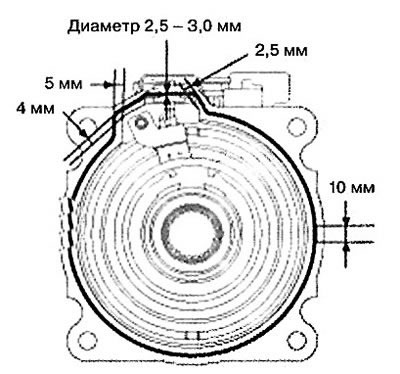

4. Место нанесения герметика показано на рисунке.
5. Не устанавливайте муфту передачи крутящего момента, если прошло 3 минуты и более, после нанесения герметика. В этом случае необходимо удалить все следы герметика и нанести новый.
