Проверка технического состояния

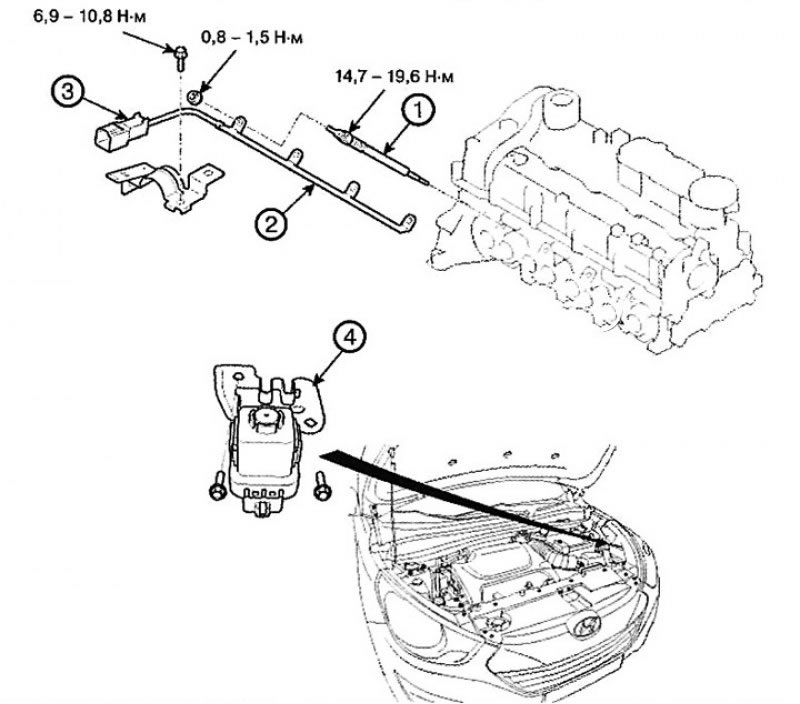

1. Свеча накаливания; 2. Пластина свечей накаливания; 3. Разъем свечи накаливания; 4. Реле свечей накаливания
Система предпускового подогрева
1. Условия проведения проверки технического состояния:
Напряжение аккумуляторной батареи: 12 В.
Температура охлаждающей жидкости: менее 30°С.
2. Отсоедините разъем датчика температуры охлаждающей жидкости.
Внимание. По завершении проверки подсоедините разъем датчика температуры охлаждающей жидкости.
3. Подсоедините вольтметр между пластиной свечей накаливания и корпусом свечи (массой).
4. Проверьте показание вольтметра при включенном замке зажигания.
5. Убедитесь, что контрольная лампа свечей накаливания загорается примерно на 6 с и указывает напряжение аккумуляторной батареи (примерно 9 В или выше) в течение 20 с сразу после перевода ключа зажигания в положение «ON» (при температуре охлаждающей жидкости 20°С).
Примечание: Время электропроводности цепи может быть разным в зависимости от температуры охлаждающей жидкости.
6. После проверки (пункт 5) переведите замок зажигания в положение START.
7. Система исправна, если напряжение аккумуляторной батареи (примерно 9 В или выше) формируется в процессе проворачивания коленчатого вала в течение примерно 6 с после пуска (при температуре охлаждающей жидкости 20°С).

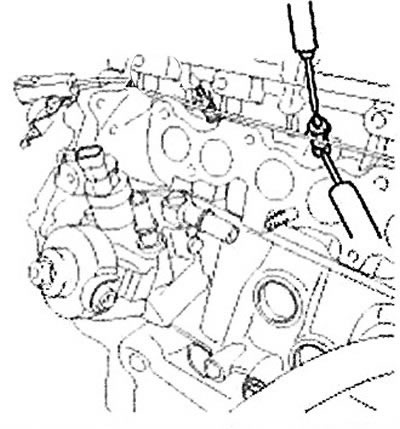

8. Если напряжение или время электропроводности цепи не соответствуют норме, проверьте напряжение на клеммах блока управления подогрева и отдельных частей.
Свечи накаливания

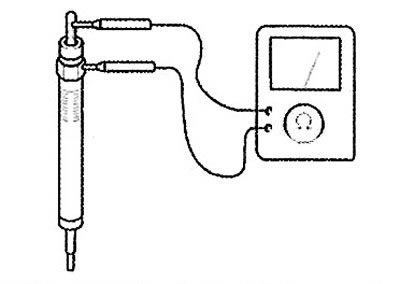

1. Проверьте проводимость свечи накаливания между ее выводом и корпусом, как показано на рисунке. Замените свечу новой в случае отсутствия проводимости или большого сопротивления.
Источник статьи размещён на портале: AutoInstruction.ru
Внимание. Поскольку сопротивление свечи накаливания очень мало, перед его измерением необходимо обезжирить свечу.
2. Проверьте пластину свечей накаливания на наличие ржавчины.
3. Проверьте свечу накаливания на наличие повреждений.
Реле свечей накаливания
1. Отсоедините жгут проводов реле свечей накаливания и затем снимите его.
2. Проверьте реле свечей накаливания на короткое замыкание/обрыв в каждой точке цепи с помощью мультиметра (диапазон 1 МОм): (1) Проверьте наличие короткого замыкания/обрыва между клеммами 87 и 31.

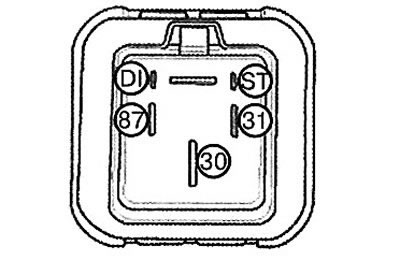

(2) Проверьте наличие короткого замыкания/обрыва между клеммами «G» и 30.
Подсоедините (+) щуп к клемме 30, а (-) щуп — к клемме «G».
Подсоедините (+) щуп к клемме «G», а (-) щуп — к клемме 30.
