Бензиновые двигатели
1. Водяной насос; 2. Прокладка водяного насоса; 3. Уплотнительное кольцо; 4. Впускной патрубок охлаждающей жидкости; 5. Узел контроля температуры охлаждающей жидкости; 6. Впускной патрубок охлаждающей жидкости; 7. Датчик температуры охлаждающей жидкости; 8. Термостат; 9. Прокладка термостата; 10. Шланг системы охлаждения от корпуса дроссельной заслонки; 11. Узел шланга и трубопровода маслоохладителя

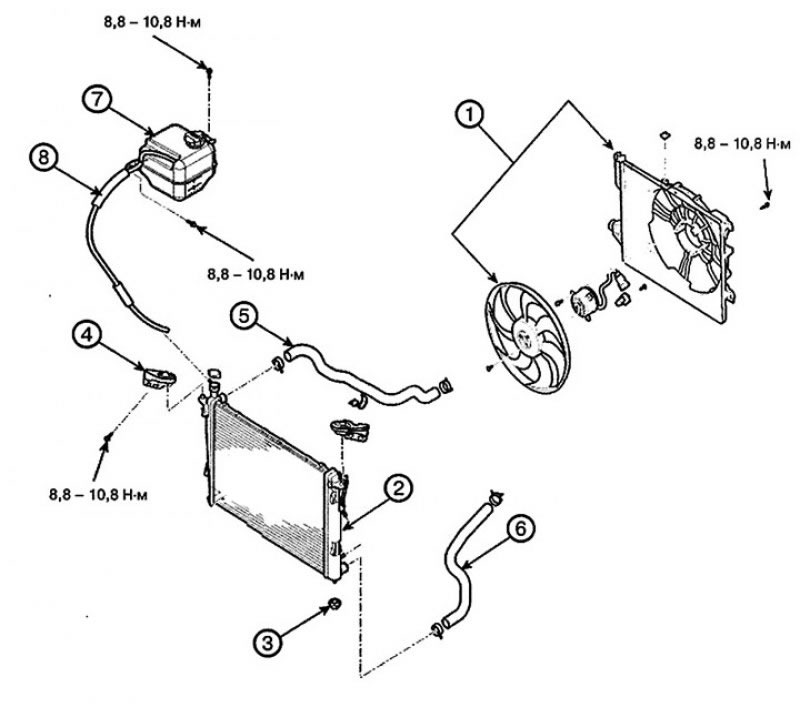

1. Вентилятор охлаждения в сборе; 2. Радиатор; 3. Нижний изолятор; 4. Кронштейн крепления радиатора; 5. Верхний шланг радиатора; 6. Нижний шланг радиатора; 7. Расширительный бачок; 8. Пароотводящий шланг
Дизельные двигатели

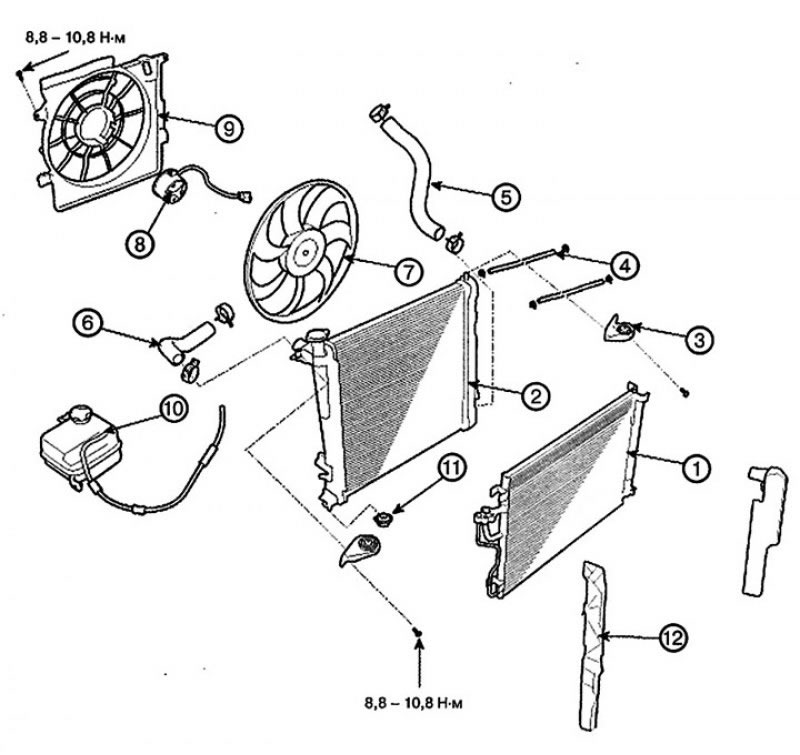

1. Конденсатор кондиционера; 2. Радиатор; 3. Верхний кронштейн крепления радиатора; 4. Шланг охладителя трансмиссионного масла; 5. Нижний шланг радиатора; 6. Верхний шланг радиатора; 7. Вентилятор; 8. Электродвигатель вентилятора; 9. Кожух вентилятора охлаждения; 10. Расширительный бачок; 11. Нижний кронштейн крепления радиатора; 12. Воздушная заслонка

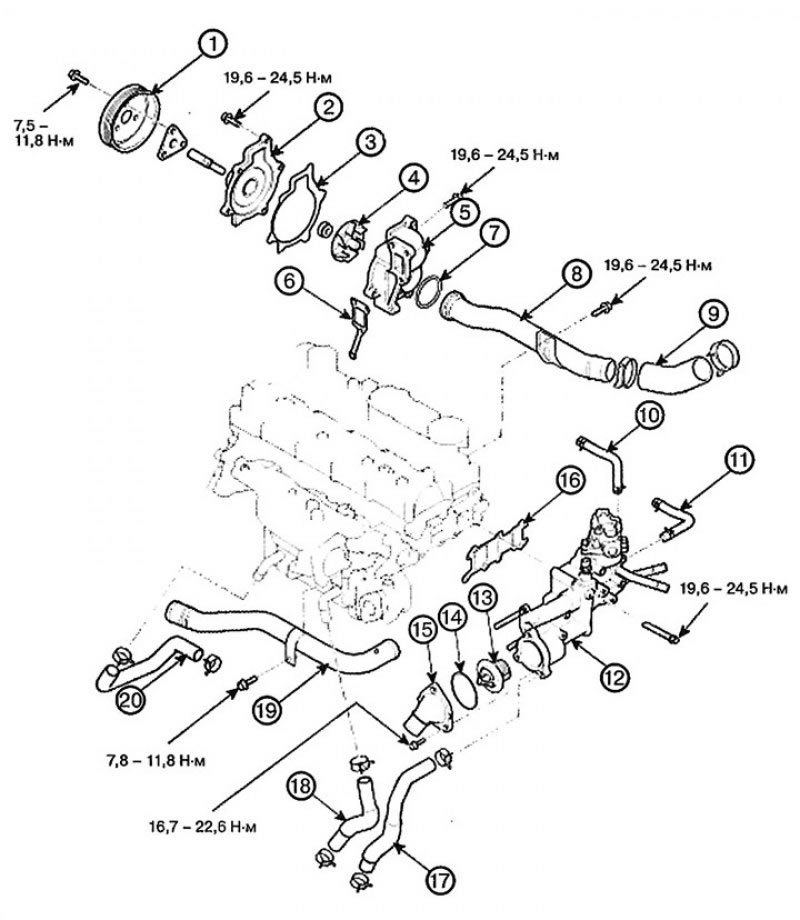

1. Шкив водяного насоса; 2. Корпус водяного насоса; 3. Прокладка водяного насоса; 4. Крыльчатка водяного насоса; 5. Крышка водяного насоса; 6. Прокладка крышки водяного насоса; 7. Уплотнительное кольцо впускного патрубка охлаждающей жидкости; 8. Впускной патрубок охлаждающей жидкости; 9. Впускной шланг охлаждающей жидкости; 10. Впускной шланг охлаждающей жидкости турбонагнетателя; 11. Выпускной шланг охлаждающей жидкости турбонагнетателя; 12. Узел корпуса термостата и EGR; 13. Термостат; 14. Уплотнительное кольцо термостата; 15. Впускной патрубок охлаждающей жидкости; 16. Прокладка узла корпуса термостата и EGR; 17. Возвратный шланг маслоохладителя; 18. Шланг маслоохладителя; 19. Выпускной патрубок охлаждающей жидкости; 20. Шланг охладителя EGR
