Колодка стояночного тормоза (2WD)
1. Установите приводной рычаг (Е) в сборе.
2. Установите верхнюю возвратную пружину (С) и тормозные колодки (D).
3. Установите регулятор (В) в сборе и нижнюю возвратную пружину (А).

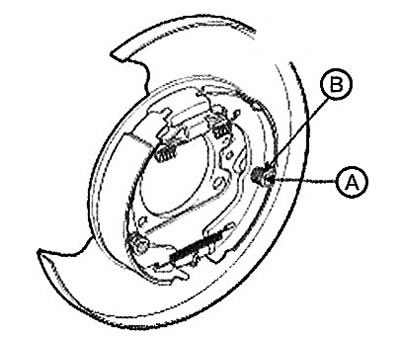

4. Установите прижимной штифт (А) колодки и пружину (В) путем сдавливания и вращения пружины.

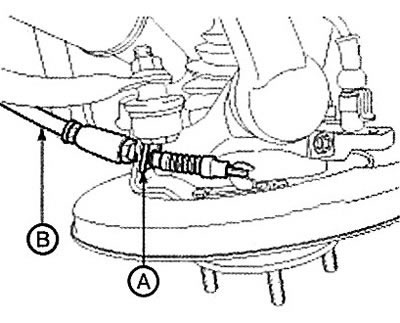

5. Установите трос (В) привода стояночного тормоза и фиксатор (А).
6. Установите тормозной диск и выставьте требуемый зазор колодок.
(1) Извлеките заглушку диска.
(2) Вращайте шестерню регулятора с помощью отвертки, пока диск не прекратит двигаться. Затем поверните шестерню на 4 зубца в противоположном направлении.
7. Установите суппорт в сборе.
8. Установите заглушку на диск и затем установите колесо на автомобиль.
9. В случае замены колодки стояночного тормоза или тормозного диска на новые детали необходимо притереть колодку.
(1) Стояночный тормоз ножного типа - нажимая педаль тормоза с усилием 68,6 Н, проедьте 500 м со скоростью 30 км/ч.
Стояночный тормоз ручного типа -перемещая рычаг стояночного тормоза с усилием 147 Н, проедьте 500 м на скорости 30 км/ч.
(2) Повторите указанные выше действия более трех раз.
(3) Автомобиль должен удерживаться на подъеме 20%.
Внимание.
После регулировки стояночного тормоза проверьте следующее.
1. Стояночный тормоз должен исправно функционировать при нажатии педали стояночного тормоза с усилием 686,5 Н и оттягивания рычага стояночного тормоза с усилием 196 Н.
2. Убедитесь в плавности перемещения всех частей.
3. Индикатор стояночного тормоза должен загораться при включении стояночного тормоза и гаснуть после его выключения.
Колодка стояночного тормоза (4WD)

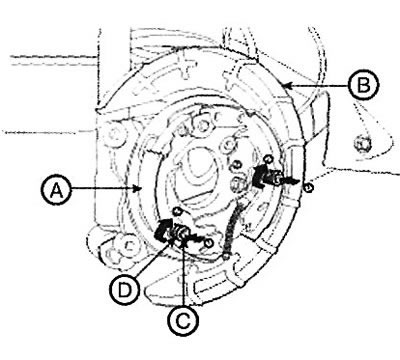

1. Установите тормозную колодку (А) на опорную плиту (В).
2. Установите прижимной штифт (С) со стопорной пружиной (D), сдавливая пружины и вращая штифты.

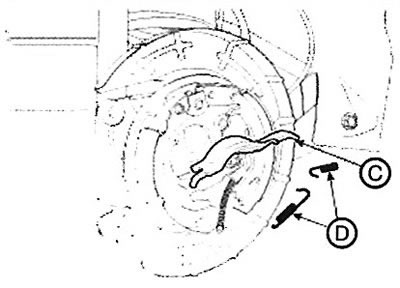

3. Установите распорку (А) и верхнюю возвратную пружину (В), затем регулятор (С) в сборе и нижнюю возвратную пружину (D).

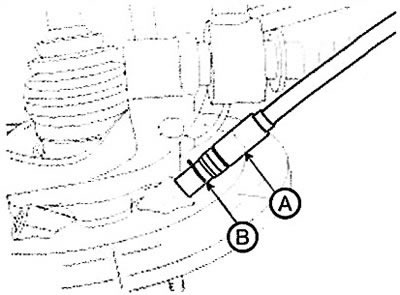

4. Установите трос (А) привода стояночного тормоза и его стопор (В).

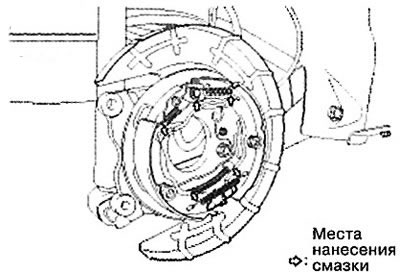

5. Нанесите рекомендованную смазку на все скользящие детали стояночного тормоза (см. рисунок).
Примечание: Рекомендуемая смазка: Универсальная смазка SAE J310, NLGIM2.
6. Установите тормозной диск и отрегулируйте зазор колодок до требуемого значения.
(1) Извлеките заглушку диска.
(2) Вращайте шестерню регулятора с помощью отвертки, пока диск не прекратит двигаться. Затем поверните шестерню на 4 зубца в противоположном направлении.
7. Установите тормозной суппорт.
8. Установите колесо.
9. В случае замены колодки стояночного тормоза или тормозного диска на новые детали необходимо притереть колодку. (См. Операции для 2WD).
Внимание. После регулировки стояночного тормоза проверьте следующее.
1. Стояночный тормоз должен исправно функционировать при нажатии педали стояночного тормоза с усилием 686,5 Н и оттягивания рычага стояночного тормоза с усилием 196 Н.
[Оригинал найдёте на этом ресурсе www.autoinstruction.ru]
2. Убедитесь в плавности перемещения всех частей.
3. Индикатор стояночного тормоза должен загораться при включении стояночного тормоза и гаснуть после его выключения.
Рычаг стояночного тормоза (ручной тип)

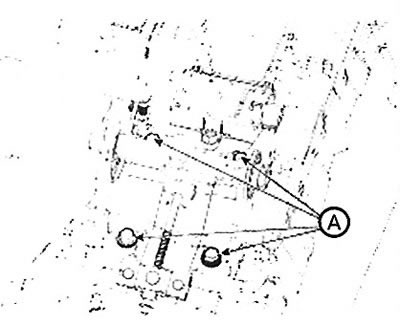

1. Установите рычаг стояночного тормоза в сборе и затяните болты (А) крепления.

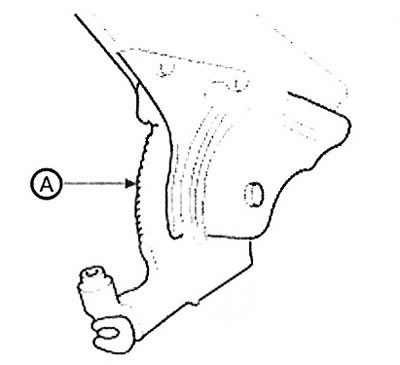

2. Нанесите рекомендованную смазку на все скользящие детали (А) храповика и собачки.
Примечание: Рекомендуемая смазка: Универсальная смазка SAE J310, NLGI №2.
3. Установите регулятор троса привода стояночного тормоза и отрегулируйте ход рычага.
4. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормозные механизмы не затирают по вращающимся задним колесам. При необходимости отрегулируйте еще раз.
5. При полном вытягивании рычага стояночный тормоз должен быть максимально задействован.
6. Подсоедините разъем выключателя стояночного тормоза.
Примечание:
Проверьте выключатель стояночного тормоза на непрерывность цепи.
При вытянутом рычаге: цепь замкнута.
При отпущенном рычаге: цепь разомкнута.
7. Установите напольную консоль.
Педаль стояночного тормоза (ножной тип)
1. Установите трос привода стояночного тормоза.

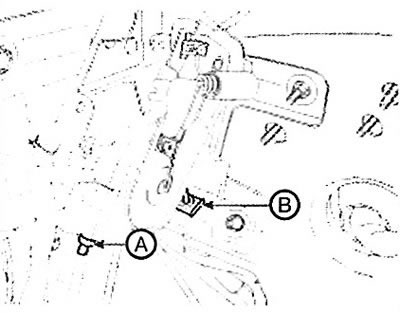

2. Зафиксируйте трос привода стояночного тормоза и установите удерживающий зажим (В) и регулировочную гайку(А)троса.
3. Установите педаль стояночного тормоза и затяните ее болты (А) и гайку (В).
4. Отрегулируйте ход педали стояночного тормоза вращением регулировочной гайки (А).

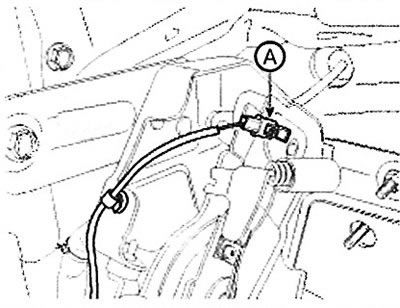

5. Подсоедините разъем (А) выключателя стояночного тормоза.
6. Установите распределительный блок.
7. Установите нижнюю часть приборной панели.
