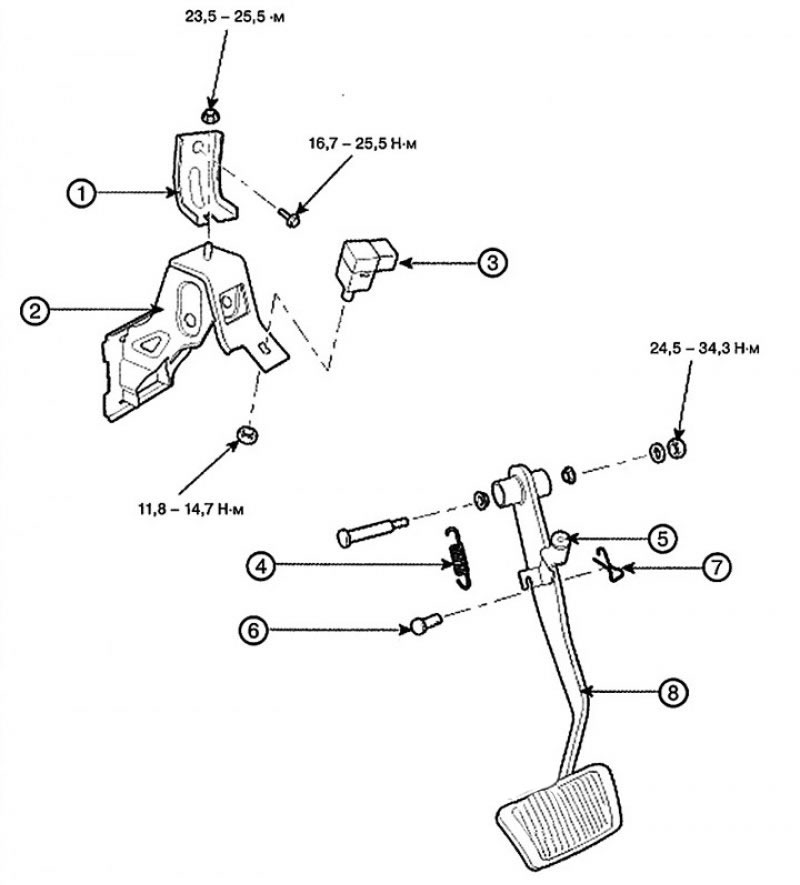

1. Кронштейн; 2. Опора педали; 3. Выключатель стоп-сигналов; 4. Возвратная пружина; 5. Ограничитель; 6. Палец; 7. Шплинт; 8. Педаль тормоза
Снятие
1. Снимите нижнюю часть приборной панели.
2. Потяните вниз вал рулевой колонки, отвернув предварительно болты и гайки.

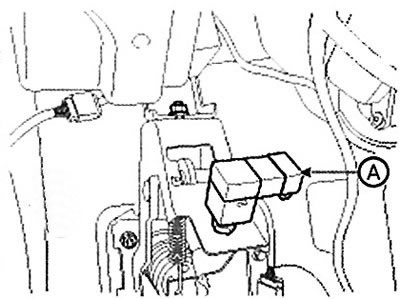

3. Отсоедините разъем (А) выключателя стоп-сигналов.

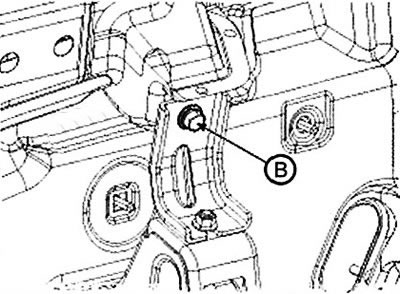

4. Отверните гайки (В) крепления опоры педали тормоза.
Примечание: Момент затяжки: 16,7-25,5 Нм.

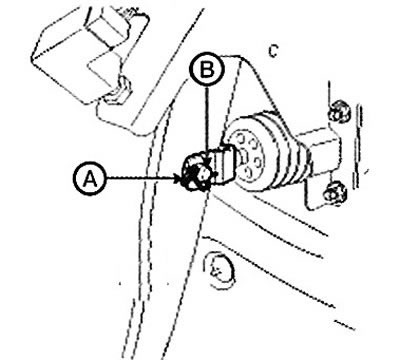

5. Извлеките шплинт (А) и затем палец (В).
6. Отверните гайки крепления тормозной педали, после чего снимите тормозную педаль в сборе.
Примечание: Момент затяжки: 16,7-25,5 Нм
Проверка технического состояния
1. Проверьте втулку на наличие износа.
2. Проверьте тормозную педаль на наличие изгиба или скручивания.
3. Проверьте возвратную пружину педали тормоза на наличие повреждений.
4. Проверьте выключатель стоп-сигналов.
(1) Подсоедините пробник цепи к разъему выключателя стоп-сигналов и проверьте непрерывность цепи при нажатом и отжатом штоке.
(2) Выключатель стоп-сигналов исправен, если при нажатом штоке (А) непрерывность отсутствует.
Регулировка
Высота и свободный ход педали
1. Отсоедините разъем (А) и отверните стопорную гайку выключателя стоп-сигналов.

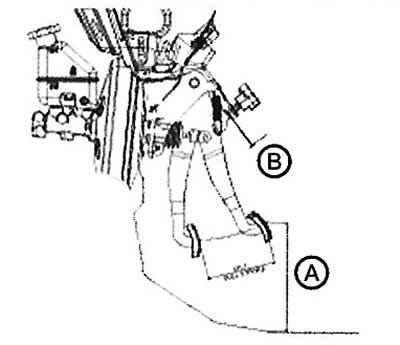

2. Отрегулируйте высоту (А) педали тормоза, как показано на рисунке ниже.
Примечание: Высота педали (А): 165 мм. Полный ход: 135 мм.
3. Отрегулируйте зазор (В) выключателя стоп-сигналов и свободный ход педали тормоза.
Примечание:
- Зазор выключателя стоп-сигналов (В): 1,5 - 2,0 мм.
- Свободный ход педали: 3,0 - 8,0 мм.
4. Подсоедините разъем выключателя стоп-сигналов.
Установка
1. Установка производится в обратном порядке.
Внимание.
- Перед установкой пальца нанесите на него смазку.
- Всегда устанавливайте новый шплинт.
2. Отрегулируйте высоту педали тормоза и ее свободный ход.
3. Проверьте функционирование педали тормоза.
