Педаль стояночного тормоза (ножной тип)
1. Снимите нижнюю часть приборной панели.
2. Снимите распределительный блок.

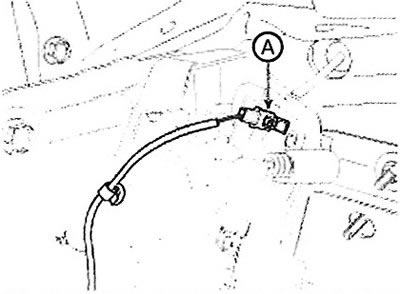

3. Отсоедините разъем (А) выключателя стояночного тормоза.

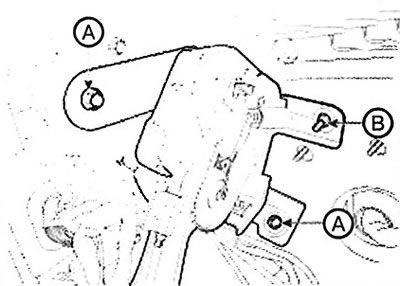

4. Отверните болты (А) и гайки (В) крепления педали стояночного тормоза.
5. Отверните болты крепления троса стояночного тормоза.
6. Отверните регулировочную гайку (А) троса привода стояночного тормоза, снимите зажим (В) и затем снимите педаль стояночного тормоза.
7. Снимите напольную консоль.
8. Снимите кронштейн напольной консоли.

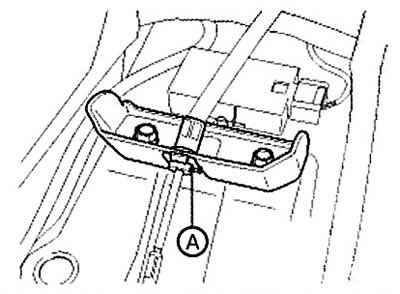

9. Снимите зажим (А) и отверните болты крепления троса привода стояночного тормоза.

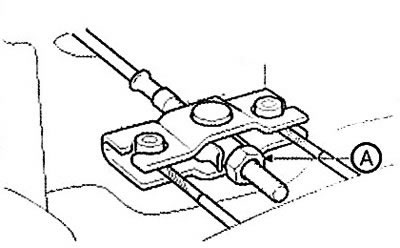

10. Отверните регулировочную гайку (А), затем отсоедините передний трос стояночного тормоза.
11. Поднимите автомобиль и убедитесь в надежности опор.

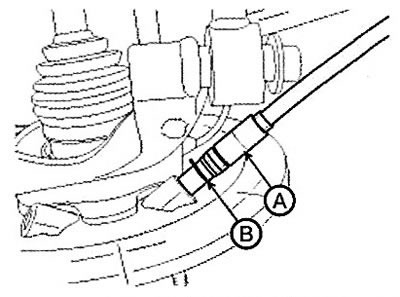

12. Снимите стопорное кольцо (В), затем отсоедините трос (А) привода стояночного тормоза.
13. Отверните болты кронштейна троса привода стояночного тормоза и снимите задний трос.
Рычаг стояночного тормоза (ручной тип)
1. Снимите напольную консоль.
2. Снимите кронштейн напольной консоли.
3. Отсоедините разъем (А) выключателя стояночного тормоза.
4. Отверните регулировочную гайку (А), затем ослабьте тросы привода стояночного тормоза.
5. Отверните 4 болта (А) и снимите рычаг стояночного тормоза в сборе.
6. Поднимите автомобиль и убедитесь в надежности опор.

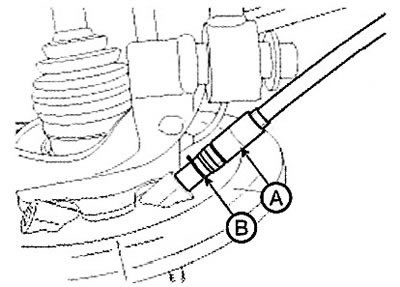

7. Снимите стопорное кольцо (В), затем отсоедините трос (А) привода стояночного тормоза.
8. Отверните болты кронштейна троса привода стояночного тормоза и снимите трос.
Колодка стояночного тормоза (2WD)
1. Поднимите автомобиль и убедитесь в надежности опор.
2. Снимите заднее колесо.
3. Снимите суппорт и тормозной диск.

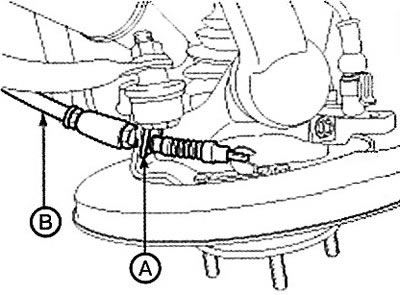

4. Снимите фиксатор (А) и затем трос (В) привода стояночного тормоза.
5. Снимите прижимной штифт (А) колодки и пружину (В) путем сдавливания и вращения пружины.
6. Снимите регулятор (В) в сборе и нижнюю возвратную пружину (А).
7. Снимите верхнюю возвратную пружину (С) и тормозные колодки (D).
8. Снимите приводной рычаг (Е) в сборе.
Колодка стояночного тормоза (4WD)
1. Поднимите автомобиль и убедитесь в надежности опор.
2. Снимите заднее колесо и затем тормозной суппорт.

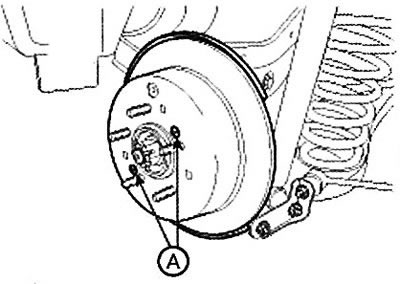

3. Отверните винты (А) и снимите тормозной диск.

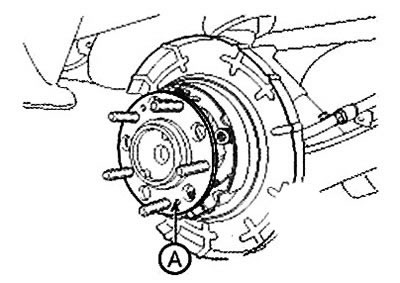

4. Снимите подшипник (А) ступицы.

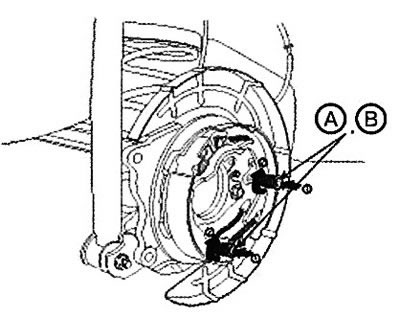

5. Снимите прижимной штифт (А) колодки и пружину (В) путем сдавливания стопорной пружины и вращения штифта.

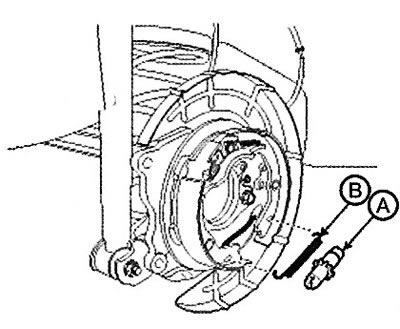

6. Снимите регулятор (А) в сборе и возвратную пружину (В).

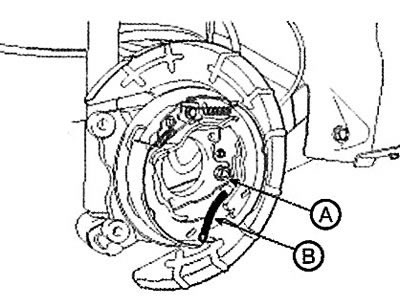

7. Отсоедините трос (В) привода стояночного тормоза от тормозной колодки (А).

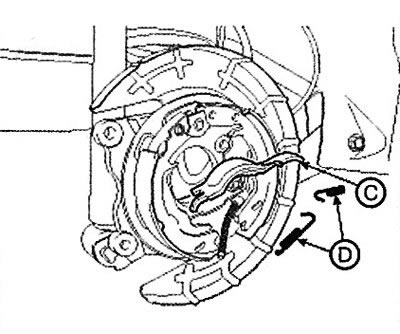

8. Снимите распорку (С) с пружиной (D).
9. Снимите тормозную колодку.
10. Снимите стопор (В) троса (А) привода стояночного тормоза.
