Регулировка зазора тормозной колодки стояночного тормоза
1. Поднимите автомобиль и убедитесь в надежности опор.
2. Снимите заднее колесо.
3. Извлеките заглушку диска.
4. Вращайте шестерню регулятора с помощью отвертки, пока диск не прекратит двигаться. Затем поверните шестерню на 4 зубца в противоположном направлении.
5. Установите заглушку на диск и затем установите заднее колесо на автомобиль.
Регулировка хода педали стояночного тормоза
Материал заимствован у портала (autoinstruction.ru)
1. Нажмите три раза педаль стояночного тормоза до упора, чтобы выбрать слабину тросов.

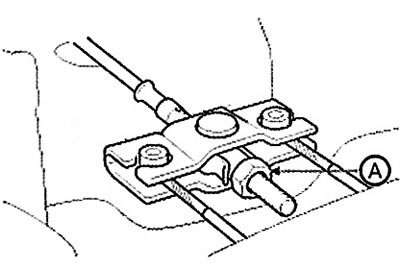

2. Вращением регулировочной гайки (А) добейтесь того, чтобы при ходе педали стояночного тормоза на 4 зубца рабочее усилие составляло 196 Н.
Внимание.
1. Регулировку стояночного тормоза следует проводить после регулировки задней тормозной колодки.
2. После регулировки стояночного тормоза проверьте следующее:
- Между регулировочной гайкой и шпилькой не должно быть зазора.
- Тормоз не должен заедать.
Регулировка хода рычага стояночного тормоза
1. Поднимите автомобиль и убедитесь в надежности опор.
2. Снимите накладку напольной консоли
3. Отрегулируйте ход рычага стояночного тормоза вращением регулировочной гайки (А).
Примечание:
Ход рычага стояночного тормоза: 6 щелчков (при усилии на рычаге 20 кгс).
По завершении замены колодки стояночного тормоза необходимо сначала отрегулировать ее зазор, а затем ход рычага стояночного тормоза.
 |
 |
4. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не затирают по вращающимся задним колесам. При необходимости отрегулируйте еще раз.
5. При полном вытягивании рычага стояночные тормоза должны быть максимально задействованы.
6. Установите напольную консоль.
