Генератор — проверка (Hyundai Tucson 1 «JM»)

  • Главная
  • Хендай
  • Туксон
  • JM (2005-2010)
  • Двигатель и системы
  • Система пуска и зажигания
  • Генератор — проверка
0
Оглавление: Подготовка к проверке тока отдачи…↓ Проверка тока отдачи генератора ↓ Подготовка к проверке регулируемого…↓ Проверка регулируемого напряжения ↓
Проверка тока отдачи генератора проводится с целью определения соответствия тока отдачи генератора номинальному значению.

Подготовка к проверке тока отдачи генератора



1. Перед проверкой выполнить следующие операции и, при необходимости, устранить неисправности:

a) Проверить исправность установленной на автомобиле аккумуляторной батареи и уровень ее зарядки.

Примечание. При проверке тока отдачи генератора аккумуляторная батарея должна быть частично разряжена. При полностью заряженной батарее результат проверки будет неточным из-за недостаточной нагрузки генератора.


b) Проверить натяжение ремня привода генератора.

2. Установить ключ зажигания в положение «OFF» (выключено).

3. Отсоединить провод от отрицательного «-» вывода аккумуляторной батареи.

4. Отсоединить провод от вывода «В» генератора.

5. Присоединить амперметр постоянного тока (с пределом измерений 0-100 А), последовательно к выводу «В» и отсоединенному выходному проводу генератора. Отрицательный провод («-») амперметра присоединить к отсоединенному выходному проводу.

Примечание. В связи с большой силой тока необходимо надежно затянуть оба соединения. Не использовать зажимы типа «крокодил».


6. Присоединить вольтметр (с пределом измерений 0-20 В) к выводу «В» и «массе» («-»): плюсовой провод («+») вольтметра — к выводу «В» генератора, а минусовой провод («-») — надежно к «массе».

7. Присоединить тахометр для контроля оборотов двигателя, присоединить минусовой провод батареи.

8. Оставить капот открытым.

8. Оставить капот открытым.





Проверка тока отдачи генератора



1. Убедиться, что вольтметр показывает напряжение аккумуляторной батареи. Если вольтметр показывает 0 В, то возможными причинами являются обрыв проводов между выводом «В» генератора и минусовым выводом («-») батареи, перегорание плавкого предохранителя или плохое соединение с «массой» («-»).

2. Запустить двигатель и включить фары.

3. Включить дальний свет фар и вентилятор отопителя на самой большой скорости, резко увеличить частоту вращения коленчатого вала до 2500 об/мин и считать по амперметру максимальную величину тока отдачи генератора.

Примечание. После пуска двигателя величина зарядного тока быстро уменьшается. Поэтому для получения истинной максимальной величины тока указанные выше операции следует производить, затрачивая как можно меньше времени.


Результат



1. Показание амперметра должно превышать предельное значение тока. Если оно ниже при исправном выходном проводе генератора, снять генератор с автомобиля и проверить его. Предельное значение тока (генератор 90 А) 63 Амин.

Примечание:
  • 1. Номинальное значение тока отдачи указано на табличке, закрепленной на кожухе генератора.
  • 2. Величина тока отдачи меняется в зависимости от тока нагрузки и температуры генератора. Поэтому текущее значение тока отдачи может отличаться от номинального. В этом случае включить фары, чтобы разрядить аккумуляторную батарею, или же подключить фары другого автомобиля, чтобы увеличить ток нагрузки генератора.


2. По окончании проверки тока отдачи снизить обороты двигателя до холостого хода и выключить зажигание.



3. Отсоединить провод от минусового вывода аккумуляторной батареи.

4. Отсоединить амперметр, вольтметр и контрольный тахометр.

5. Присоединить выходной провод к выводу «В» генератора.

6. Присоединить провод к минусовому выводу аккумуляторной батареи.

Целью проверки регулируемого напряжения является проверка работоспособности электронного регулятора напряжения.

Подготовка к проверке регулируемого напряжения



1. Перед проверкой выполнить следующие операции и, при необходимости, устранить неисправности:

a) Проверить исправность установленной на автомобиле аккумуляторной батареи.

b) Проверить натяжение ремня привода генератора.

2. Установить ключ зажигания в положение «OFF» (выключено).

3. Отсоединить провод от минусового провода аккумуляторной батареи.

4. Присоединить цифровой вольтметр к выводу «S(L)» генератора и к «массе» (плюсовой провод («+») вольтметра - к выводу «S(L)« генератора, а минусовой провод вольтметра («-») - к минусовом выводу («-») аккумуляторной батареи).

5. Отсоединить выходной провод генератора от вывода «В».

6. Присоединить амперметр постоянного тока (с пределом измерений 0- 100 А) последовательно к выводу «В» и к отсоединенному выходному проводу генератора. Минусовой проход («-») амперметра присоединить к отсоединенному выходному проводу.

7. Присоединить тахометр для контроля оборотов двигателя и присоединить минусовой провод к батарее.

Смотрите полную версию на сайте autoinstruction.ru

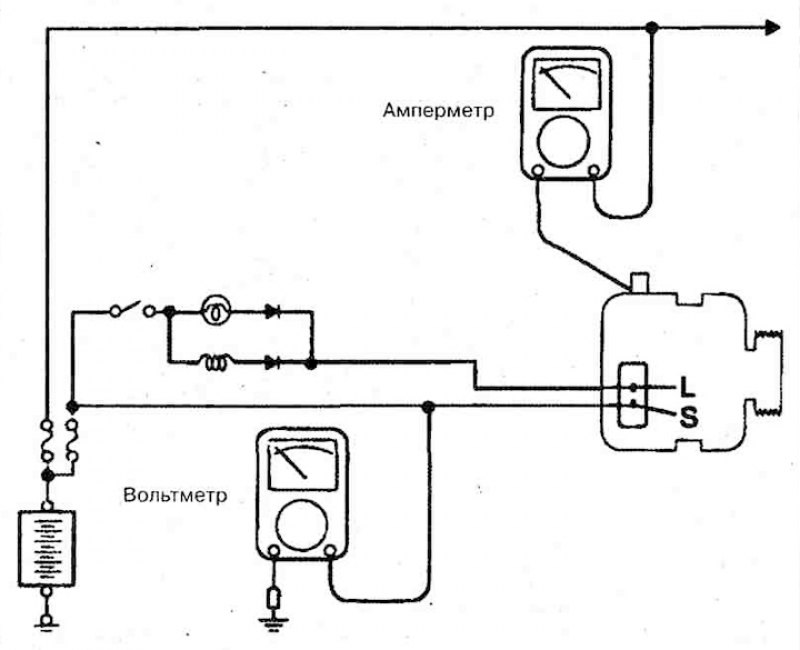

7. Присоединить тахометр для контроля оборотов…





Проверка регулируемого напряжения



1. Включить зажигание и убедиться, что вольтметр показывает напряжение аккумуляторной батареи.

Если вольтметр показывает 0 В, то причиной является разрыв цепи между выводом «S(L)» генератора и плюсовым выводом («+») батареи или перегорание плавкой вставки.

2. Запустить двигатель, выключить фары и все потребители электроэнергии.

3. Увеличить частоту вращения коленчатого вала примерно до 2500 об/мин и считать показание вольтметра при уменьшении тока отдачи генератора до 10 А или менее.

Результат



1. Если показания вольтметра соответствуют величинам, указанным в приведенной ниже таблице «Пределы регулируемого напряжения», регулятор напряжения работоспособен.

Если показания вольтметра отличаются от нормы, регулятор напряжения неисправен.

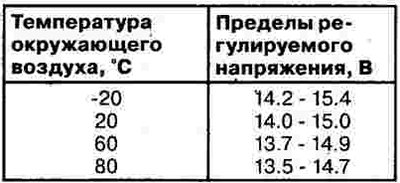

Бензиновый двигатель

Бензиновый двигатель

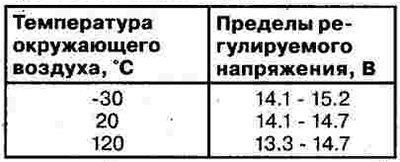

Дизельный двигатель

Дизельный двигатель

2. По окончании проверки, уменьшить обороты двигателя до холостого хода и выключить зажигание.



3. Отсоединить отрицательный провод аккумуляторной батареи.

4. Отсоединить вольтметр, амперметр и контрольный тахометр.

5. Присоединить выходной провод к выводу «В» генератора.

6. Присоединить минусовой провод к выводу аккумуляторной батареи.
Статья проверена экспертом: Евгений Мамаев
