Впускная и выпускная системы — установка (Hyundai Tucson 1 «JM»)

0

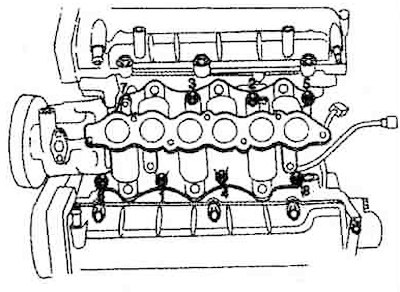

1. Установить впускной коллектор с прокладкой и затянуть болты крепления в указанном на рисунке порядке моментом 19 - 21 Нм.



2. Установить топливную рампу в сборе.

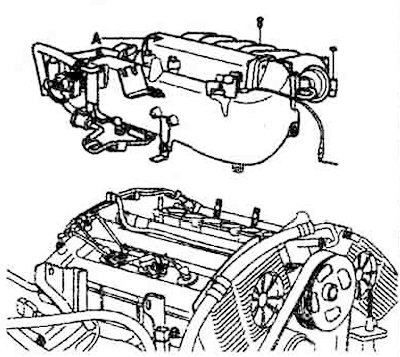

3. Установить резонатор (А) и затянуть болты моментом 15 - 20 Нм.



4. Подсоединить все разъемы и шланги.

5. Установить шланг воздушного фильтра.

6. Установить крышку двигателя.

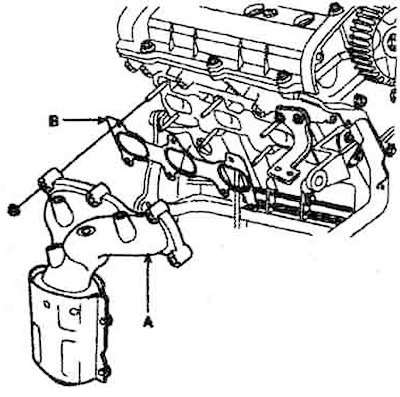

7. Установить выпускной коллектор (А) с прокладкой (В). Затянуть болты крепления моментом 30 - 35 Нм.

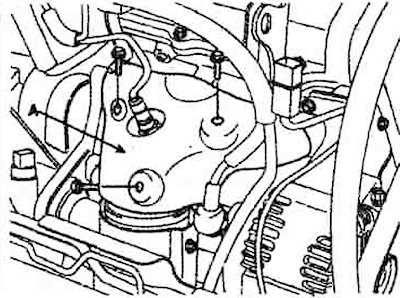

8. Установить теплоизоляцию (А). Моменты затяжки болтов теплоизоляции 12 - 15 Нм.





9. Подсоединить разъем кислородного датчика (лямбда-зонда).

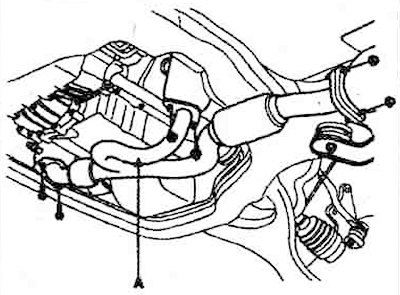

10. Установить передний выпускной патрубок (А). Затянуть болты крепления моментом 30 - 40 Нм.

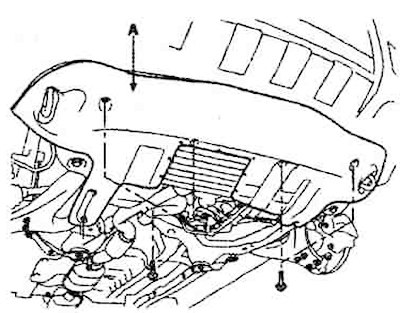

11. Установить защиту картера.
