Рулевой механизм с гидроусилителем — снятие (Hyundai Tucson 1 «JM»)

0

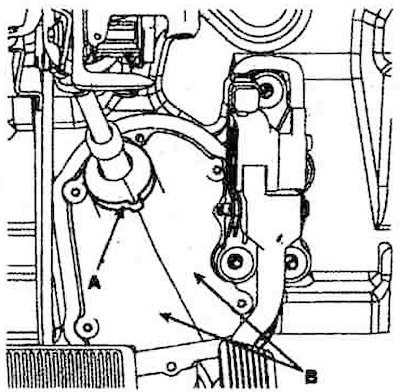

1. Снять фиксирующий зажим нижнего вала (А) со стороны водительского сиденья. Снять шумопоглощающее покрытие (В).

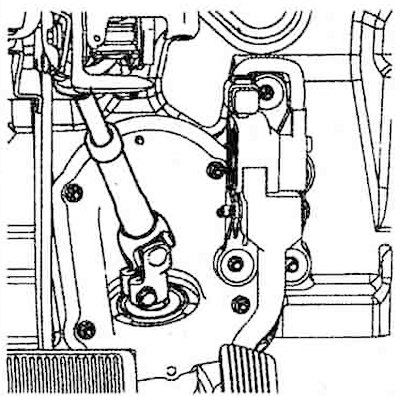

2. Отвернуть соединительные болты универсального шарнира и отсоединить рулевой вал от рулевого механизма.

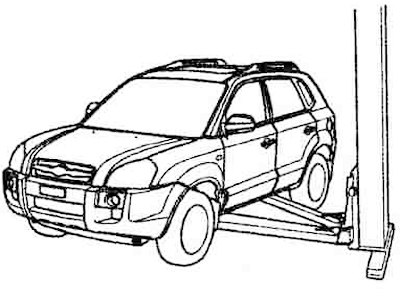

3. Поднять автомобиль на подъемнике.



4. Снять передние колеса.

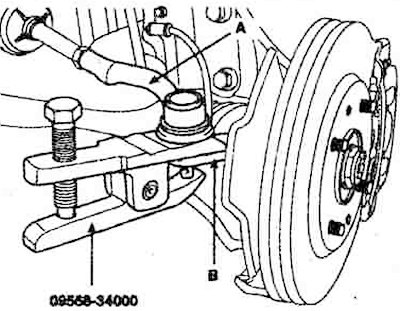

5. Выбить контровочный шплинт гайки и съемником (09568-34000) выпрессовать палец шарового шарнира наконечника рулевой тяги (А) из поворотного кулака (В).





6. Прокачать систему.

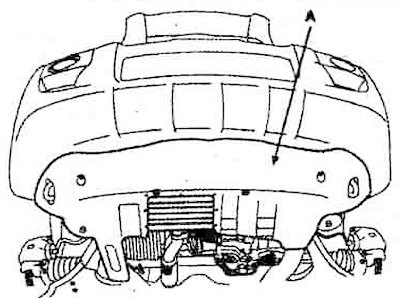

7. Снять защиту картера двигателя (А).

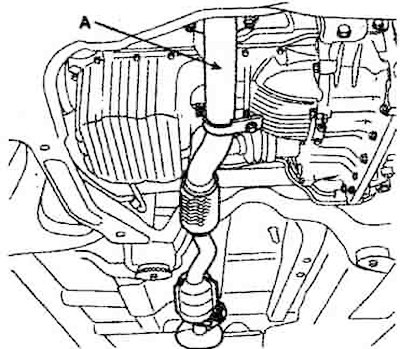

8. Отсоединить передний глушитель (А).

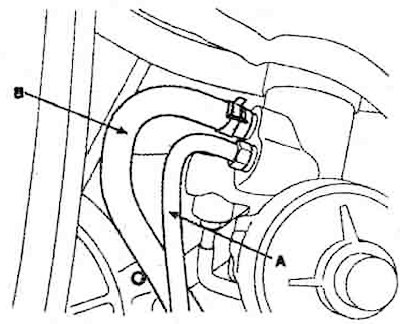

9. Отсоединить подающую трубку (А) и отводящий шланг (В) от рулевого механизма.

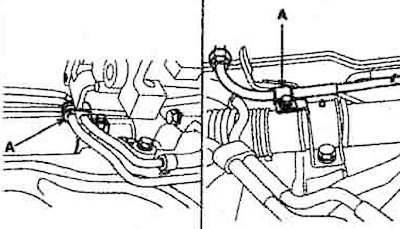

10. Снять зажимы (А) фиксации подающей трубки и отводящего шланга.

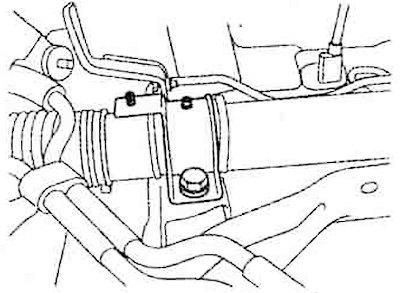

11. Снять зажим усилителя рулевого управления.

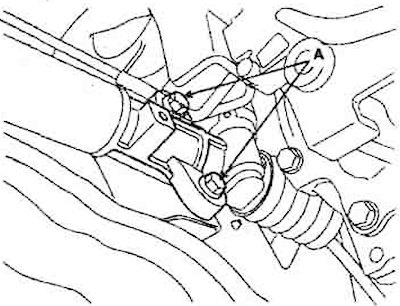

12. Отвернуть болты крепления (А) рулевого механизма.

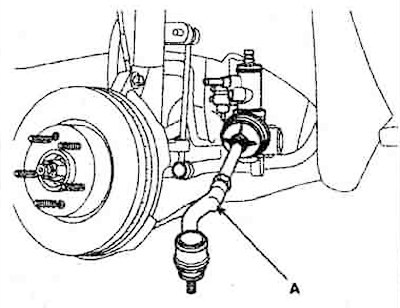

13. Снять рулевой механизм в сборе с тягами (А), протягивая его к правой стороне автомобиля.

Посмотрите оригинал на портале (AutoInstruction.ru)

Примечание. При снятии рулевого управления следить за тем, чтобы не повредить пыльники.
