Снятие
1. Снимите заднюю консоль.

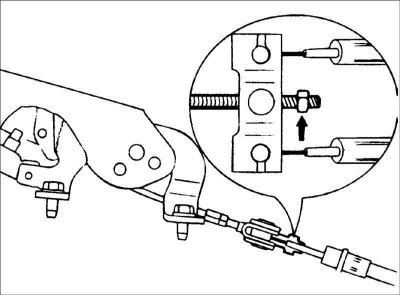

2. Отверните регулировочную гайку и отсоедините трос стояночного тормоза.
3. Снимите выключатель стояночного тормоза.
4. Снимите узел рычага стояночного тормоза.
5. Снимите колесо.
6. Снимите тормозной барабан.
7. Снимите тормозные колодки.
8. Отсоедините трос стояночного тормоза от рычага на тормозной колодке.

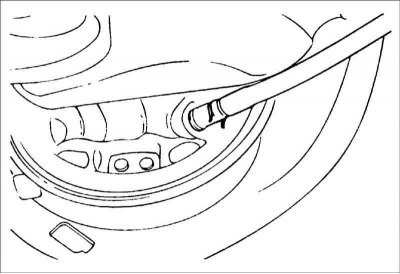

9. Снимите зажим, крепящий оболочку троса стояночного тормоза к тормозному щиту.

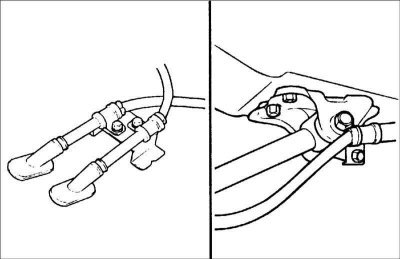

10. Ослабьте зажимы крепления троса стояночного тормоза и снимите его с автомобиля.
Проверка
1. Проверьте действие выключателя стояночного тормоза.
2. Проверьте храповик рычага стояночного тормоза на отсутствие износа.
3. Проверьте трос стояночного тормоза на отсутствие износа или повреждений.
Установка

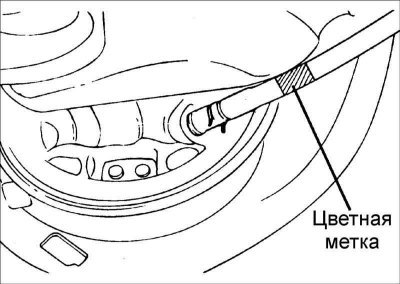

1. Проверьте наличие маркировки на левом и правом тросах стояночного тормоза и установите их на свои места.
Идентификационный цвет:
- Левая сторона: Красный цвет
- Правая сторона: Желтый цвет

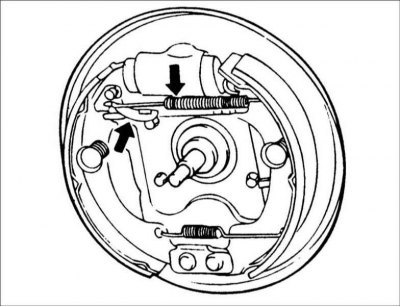

2. Переместите рычаг стояночного тормоза на тормозной колодке полностью назад и установите пружины.

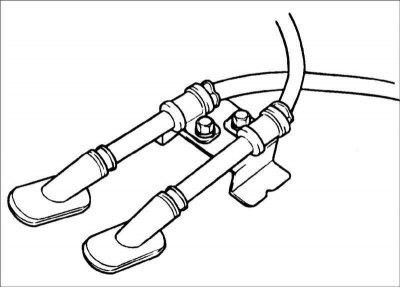

3. Установите трос стояночного тормоза в направлении, показанном на рисунке.
4. Смажьте рекомендованной смазкой храповик и собачку храповика рычага стояночного тормоза.
Рекомендованный смазочный материал: SAE J310, NLGI №2.
5. После установки компенсатора отрегулируйте ход рычага стояночного тормоза.
Внимание! После расположения компенсатора на расстоянии 40 мм от рычага, вручную натяните тросы и наверните регулировочную гайку в положение, при котором ход рычага стояночного тормоза будет равен 8 щелчкам.
