Снятие
1. Выверните более низкий болт, поднимите суппорт вверх и закрепите его проволокой.
2. Снимите тормозные колодки.

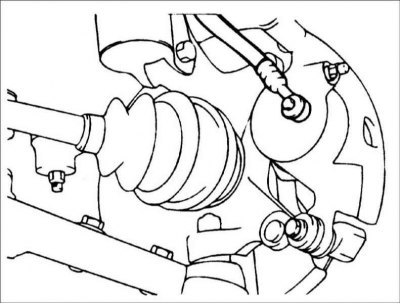

Предупреждение! Не нажимайте педаль тормоза после снятия тормозных колодок.
Последовательность снятия передних тормозных колодок
1 – тормозной шланг; 2 – суппорт в сборе; 3 – тормозной диск
Проверка
1. Проверьте тормозные колодки на отсутствие износа или загрязнения маслом и, при необходимости, замените их.
Предупреждение! Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.

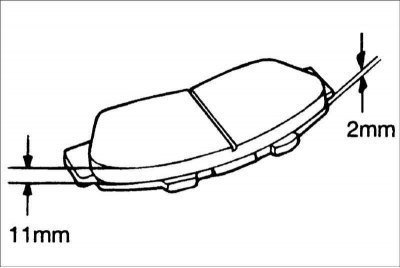

2. Проверьте накладки тормозных колодок на отсутствие повреждений.
Толщина накладок тормозных колодок:
- Номинальная: 11 мм
- Минимально допустимая: 2,0 мм
Установка
1. Установите зажимы тормозных колодок.

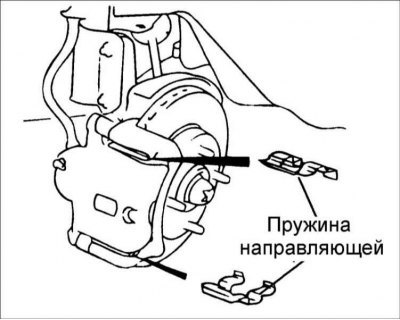

2. Установите тормозные колодки на каждый зажим тормозных колодок.
Внимание! Тормозную колодку с датчиком износа установите со стороны поршня.

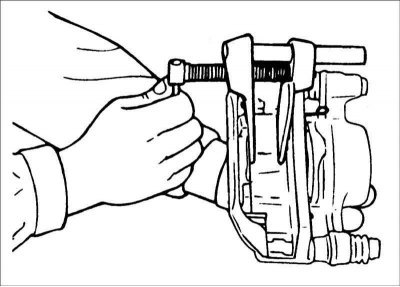

3. Специальным инструментом 09581–11000 вдавите поршень в цилиндр суппорта.

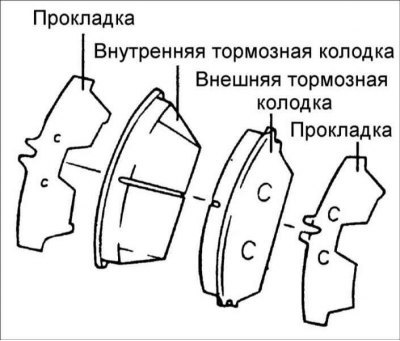

4. Установите новые тормозные колодки.
Предупреждение! Никогда не наносите смазку на тормозной диск и тормозные колодки.

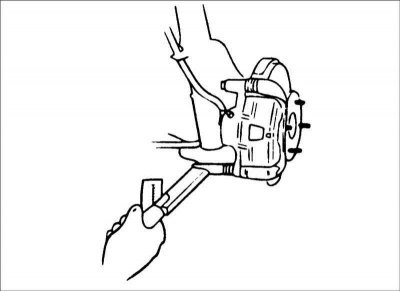

5. Вверните болт и затяните его требуемым моментом. Момент затяжки: 22–32 Н·м.
