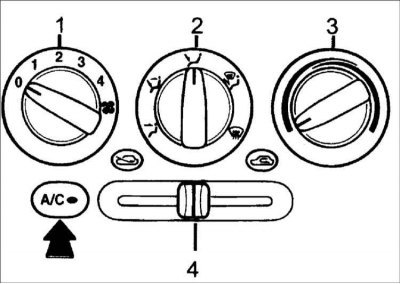

Панель системы отопления и вентиляции:
1 – переключатель режимов работы вентилятора;
2 – ручка выбора режима вентиляции;
3 – ручка регулировки температуры воздуха;
4 – переключатель выбора режима забора воздуха.
Переключатель режимов работы вентилятора
Переключатель предназначен для включения и выключения вентилятора и выбора частоты его вращения. Частота вращения вентилятора и, следовательно, величина воздушного потока, поступающего из системы вентиляции, может изменяться вручную путем поворота переключателя между положениями "1" и "4".

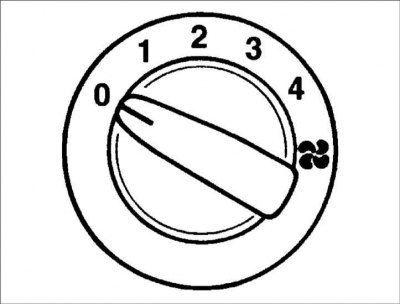

Переключатель режимов работы вентилятора
Переключатель выбора режима забора воздуха
Переключатель предназначен для переключения режимов вентиляции между режимом забора наружного воздуха и режимом рециркуляции.

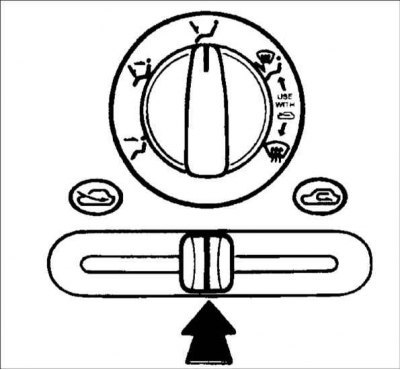

Переключатель выбора режима забора воздуха
Режим забора наружного воздуха
В салон автомобиля поступает наружный воздух, нагреваемый или охлаждаемый в зависимости от выбора других функций.
Режим рециркуляции воздуха
Происходит рециркуляция воздуха в салоне автомобиля и его нагрев или охлаждение в зависимости от выбора других функций.
Внимание! Использование режима рециркуляции воздуха в течение длительного времени может привести к запотеванию ветрового и боковых стекол, а воздух в салоне автомобиля станет застоялым. Более того, продолжительная работа кондиционера в режиме рециркуляции воздуха может привести к тому, что воздух внутри автомобиля станет слишком сухим.
Выбор режима вентиляции
Ручка выбора режима вентиляции используется для выбора направления воздушного потока.

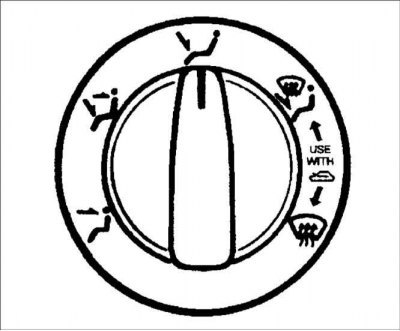

В область головы
Воздушный поток через дефлекторы поступает в верхнюю часть салона автомобиля.
В область ног/ головы
Воздух поступает через дефлекторы в верхнюю часть салона автомобиля и в область ног. Это позволяет одновременно теплому воздуху подаваться через дефлекторы к ногам, а не нагретому или слабо нагретому воздуху через дефлекторы в верхнюю часть салона.
В область ног
Воздух поступает только в область ног.
В область ног/ к дефлекторам обогрева ветрового стекла и боковых стекол.
Воздух поступает через дефлекторы в область ног, а также к ветровому стеклу и стеклам дверей. При выборе режима (к дефлекторам обогрева ветрового стекла и боковых стекол) будет автоматически включен кондиционер.
К дефлекторам обогрева ветрового стекла и боковых стекол.
Воздух через дефлекторы поступает только к ветровому стеклу и стеклам дверей автомобиля. При выборе режима (к дефлекторам обогрева ветрового стекла и боковых стекол) будет автоматически включен кондиционер.
Ручка регулировки температуры воздуха
Ручка используется для включения и выключения отопителя и выбора желаемой температуры воздуха.

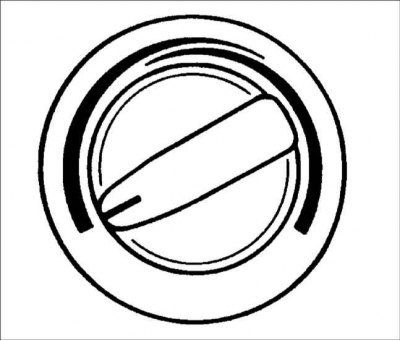

Ручка регулировки температуры вохдуха

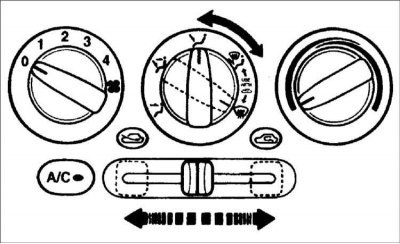

Ручки управления отопителем
Для нормальной работы отопителя, установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
а ручку выбора режима вентиляции в положение (в область ног) .
Ручки управления отопителем
Для более быстрого нагрева, установите переключатель выбора режима забора воздуха в режим рециркуляции воздуха
В случае запотевания стекол, установите ручку выбора режима вентиляции в положение (к дефлекторам обогрева ветрового стекла и боковых стекол)
(при этом, будет автоматически включен кондиционер), а переключатель выбора режима забора воздуха в режим забора наружного воздуха .
Для максимального нагрева, установите ручку регулировки температуры воздуха в положение Warm (Горячий воздух).
Режим подачи воздуха в область ног/ головы
Режим подачи воздуха в область ног/ головы позволяет одновременно теплому воздуху подаваться через дефлекторы к ногам, а слабо нагретому воздуху через дефлекторы в верхнюю часть салона. Чтобы включить этот режим установите ручки в следующие положения:

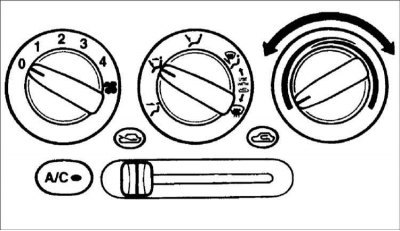

Положение ручек в режиме подачи воздуха в область ног/ головы
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
;
– установите ручку выбора режима вентиляции в положение (в область ног/ головы)
;
– установите ручку регулировки температуры воздуха между положениями Cool (Холодный воздух) и Warm (Горячий воздух).
Режим вентиляции
Чтобы включить систему вентиляции установите ручки в следующие положения:

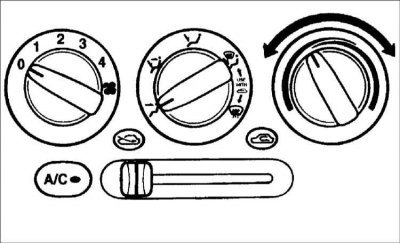

Положение ручек в режиме вентиляции
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
;
– чтобы направить весь воздушный поток через дефлекторы обогрева ветрового стекла и боковых стекол, установите ручку выбора режима вентиляции в положение (в область головы)
;
– переключателем режимов работы вентилятора выберите желаемую частоту вращения вентилятора;
– установите ручку регулировки температуры воздуха между положениями Cool (Холодный воздух) и Warm (Горячий воздух).
Центральный дефлектор
Центральные дефлекторы системы вентиляции расположены в центре панели приборов.
Чтобы изменить направление воздушного потока поверните ручку управления, находящуюся в середине центрального дефлектора, в желаемое положение.

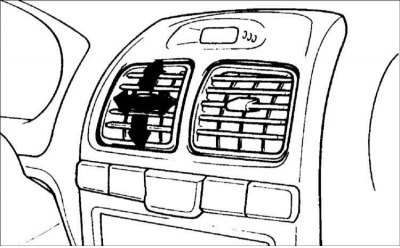

Направления перемещения ручки управления центрального дефлектора
Боковой дефлектор
Боковые дефлекторы расположены по краям панели приборов. Чтобы изменить направление воздушного потока поверните ручку управления, находящуюся в середине бокового дефлектора, в желаемое положение .

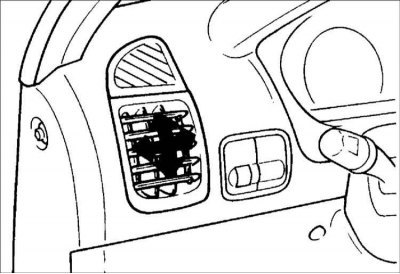

Направления перемещения ручки управления бокового дефлектора
Удаление инея/ конденсата (запотевания)
Используйте этот режим для удаления инея или конденсата (запотевания).

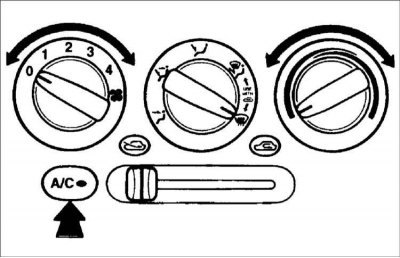

Положение ручек в режиме удаление инея/ конденсата (запотевания)
Для удаления инея или конденсата (запотевания) с внутренней стороны ветрового стекла:
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха в положение
;
– установите ручку выбора режима вентиляции в положение к дефлекторам обогрева ветрового стекла и боковых стекол
(при этом будет автоматически включен кондиционер);
– установите ручку регулировки температуры воздуха в желаемое положение;
– установите переключатель режимов работы вентилятора между положениями "1" и "4".
Для удаления инея или конденсата (запотевания) с внешней стороны ветрового стекла:
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
;
– установите ручку выбора режима вентиляции в положение (к дефлекторам обогрева ветрового стекла и боковых стекол)
(при этом будет автоматически включен кондиционер);
– установите ручку регулировки температуры воздуха в положение Warm (Горячий воздух);
– установите переключатель режимов работы вентилятора в положение 3 или 4.
Советы по управлению системой вентиляции
Для предотвращения попадания пыли или нежелательных запахов в салон автомобиля, временно установите переключатель выбора режима забора воздуха в режим рециркуляции воздуха
.
Для поддержания свежести воздуха в автомобиле не забудьте вернуть переключатель выбора режима забора воздуха в режим забора наружного воздуха
.
Это способствует бодрости и комфортному состоянию водителя.
Воздух для системы отопления/ охлаждения подается через решетки, расположенные непосредственно перед ветровым стеклом. Следите за тем, чтобы эти решетки были свободны от листьев, снега, льда или других посторонних предметов.
Выключатель кондиционера
Кондиционер включается нажатием на выключатель кондиционера на панели управления отопителем/ кондиционером.

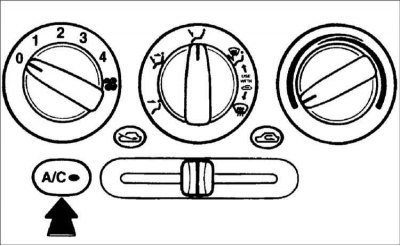

Выключатель кондиционера
Работа кондиционера
Охлаждение
Использование кондиционера для охлаждения воздуха внутри салона автомобиля:

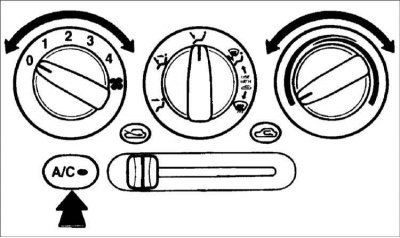

Расположение ручек при работе кондиционера в режиме охлаждения
– повернув переключатель режимов работы вентилятора, выключите вентилятор;
– нажатием на выключатель кондиционера включите кондиционер. При этом в комбинации приборов загорится контрольная лампа включения кондиционера;
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
;
– установите ручку регулировки температуры воздуха в положение Cool (Холодный воздух). Это положение обеспечивает максимальное охлаждение воздуха. Температура поступающего в салон воздуха может изменяться перемещением ручки в сторону положения Warn (Горячий воздух);
– переключателем режимов работы вентилятора выберите желаемую частоту вращения вентилятора. Для максимального охлаждения, поверните переключатель режимов работы вентилятора в положение одной из наибольших скоростей или временно установите переключатель выбора режима забора воздуха в режим рециркуляции воздуха
.
Осушающий обогрев
Для осушающего обогрева выполните следующие действия:

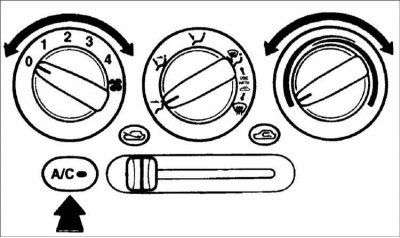

Расположение ручек при работе кондиционера в режиме осушающего обогрева
– повернув переключатель режимов работы вентилятора, включите вентилятор. Нажатием на выключатель кондиционера включите кондиционер. При этом в комбинации приборов загорится контрольная лампа включения кондиционера;
– установите переключатель выбора режима забора воздуха в режим забора наружного воздуха
;
– установите ручку выбора режима вентиляции в положение в область головы
;
– переключателем режимов работы вентилятора выберите желаемую частоту вращения вентилятора;
– для ускорения процесса поверните переключатель режимов работы вентилятора в положение одной из наибольших скоростей;
– ручкой регулировки температуры воздуха установите величину желаемой температуры.
Советы по управлению кондиционером
Если воздух внутри автомобиля слишком горячий, откройте все окна на несколько минут, чтобы охладить воздух в салоне автомобиля.
При работе кондиционера все стекла должны быть закрыты, чтобы не допускать попадания теплого воздуха в салон автомобиля.
При медленном движении автомобиля, например в дорожной пробке, включайте более низкую передачу. Это увеличит частоту вращения коленчатого вала двигателя, что в свою очередь увеличит частоту вращения компрессора кондиционера.
На крутых подъемах выключайте кондиционер, чтобы исключить возможность перегрева двигателя.
В зимний период времени, или в период нерегулярного использования кондиционера, включайте кондиционер один раз в месяц на несколько минут. Это предотвращает ухудшение смазывания внутренних деталей компрессора и обеспечивает поддержание системы кондиционирования в хорошем состоянии.
