Порядок выполнения
1. Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

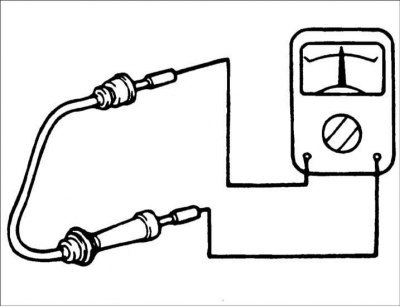

2. Омметром измерьте сопротивление высоковольтных проводов.
| Высоковольтные провода двигателя SOHC | ||||
| Цилиндр | №1 | №2 | №3 | №4 |
| Длина, мм | 605 | 545 | 450 | 370 |
| Сопротивление (BOUGI), Ом | 2,71-4,07 | 2,44-3,66 | 2,02-3,02 | 1,66-2,49 |
| Сопротивление (R16AIPS), Ом | 6,05-12,71 | 5,45-11,45 | 4,50-9,45 | 3,70-7,77 |
| Высоковольтные провода двигателя ВOHC | ||||
| Цилиндр | №1 | №2 | №3 | №4 |
| Длина, мм | 560 | 440 | 360 | 310 |
| Сопротивление (BOUGI), Ом | 2.51-3.76 | 1.97-2.96 | 1.61-2.42 | 1.39-2.08 |
| Сопротивление (R16AIPS), Ом | 5.60-11.76 | 4.40-9.24 | 3.60-7.56 | 3.10-6.51 |
Внимание! Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.
