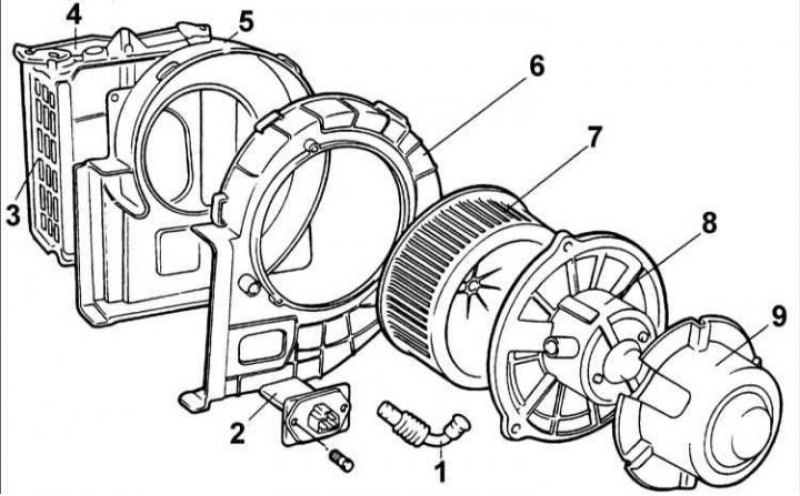

1 – трубка охлаждения электродвигателя вентилятора; 2 – блок резисторов; 3 – воздухозаборник; 4 – вал заслонки воздухозаборника; 5 – верхний корпус вентилятора; 6 – нижний корпус вентилятора; 7 – крыльчатка вентилятора; 8 – электродвигатель вентилятора; 9 – крышка электродвигателя вентилятора.
Снятие

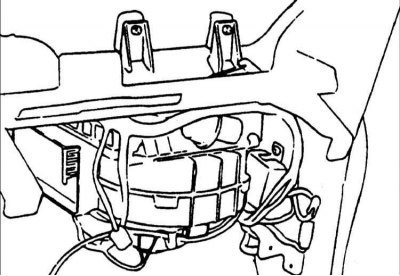

1. Снимите панель приборов.
2. Отсоедините разъемы от электродвигателя вентилятора и блока резисторов.
3. Выверните гайки и снимите блок испарителя.
4. Выверните 3 гайки (или болты) крепления кронштейна вентилятора.
5. Снимите блок вентилятора.
Установка
6. Установка проводится в последовательности, обратной снятию.
Снятие

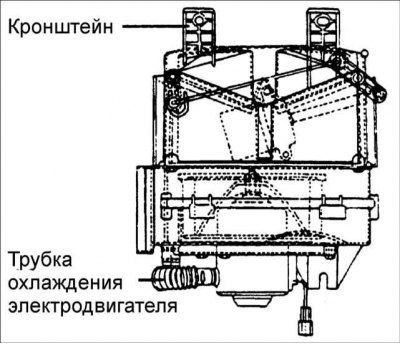

1. Отсоедините трубку охлаждения электродвигателя вентилятора.
2. Выверните три винта и снимите двигатель вентилятора.

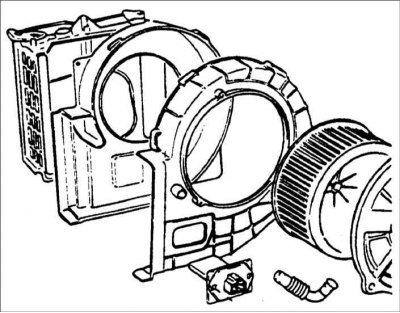

3. Освободите фиксаторы, крепящие воздухозаборник к верхнему корпусу вентилятора.
4. Снимите воздухозаборник.

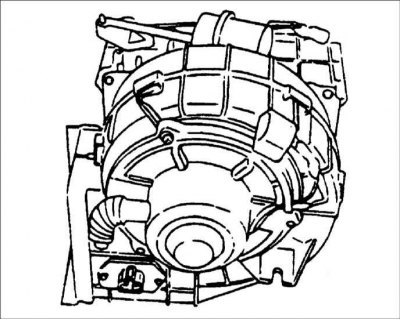

5. Лезвием плоской отвертки освободите шесть фиксаторов и разделите верхний и нижний корпуса вентилятора.
6. Выверните два винта и снимите резистор вентилятора.
7. Сборка проводится в последовательности, обратной разборке.
Проверка двигателя вентилятора
Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам и разъема двигателя вентилятора. Если двигатель вентилятора вращается, значит, он исправен.
