Электросхема модуля РСМ (система управления АКП) [
Honda HR-V 1
«GH1»
]
Главная
Хонда
ХРВ
1998-2006, бензин
Трансмиссия
Автоматическая коробка
0

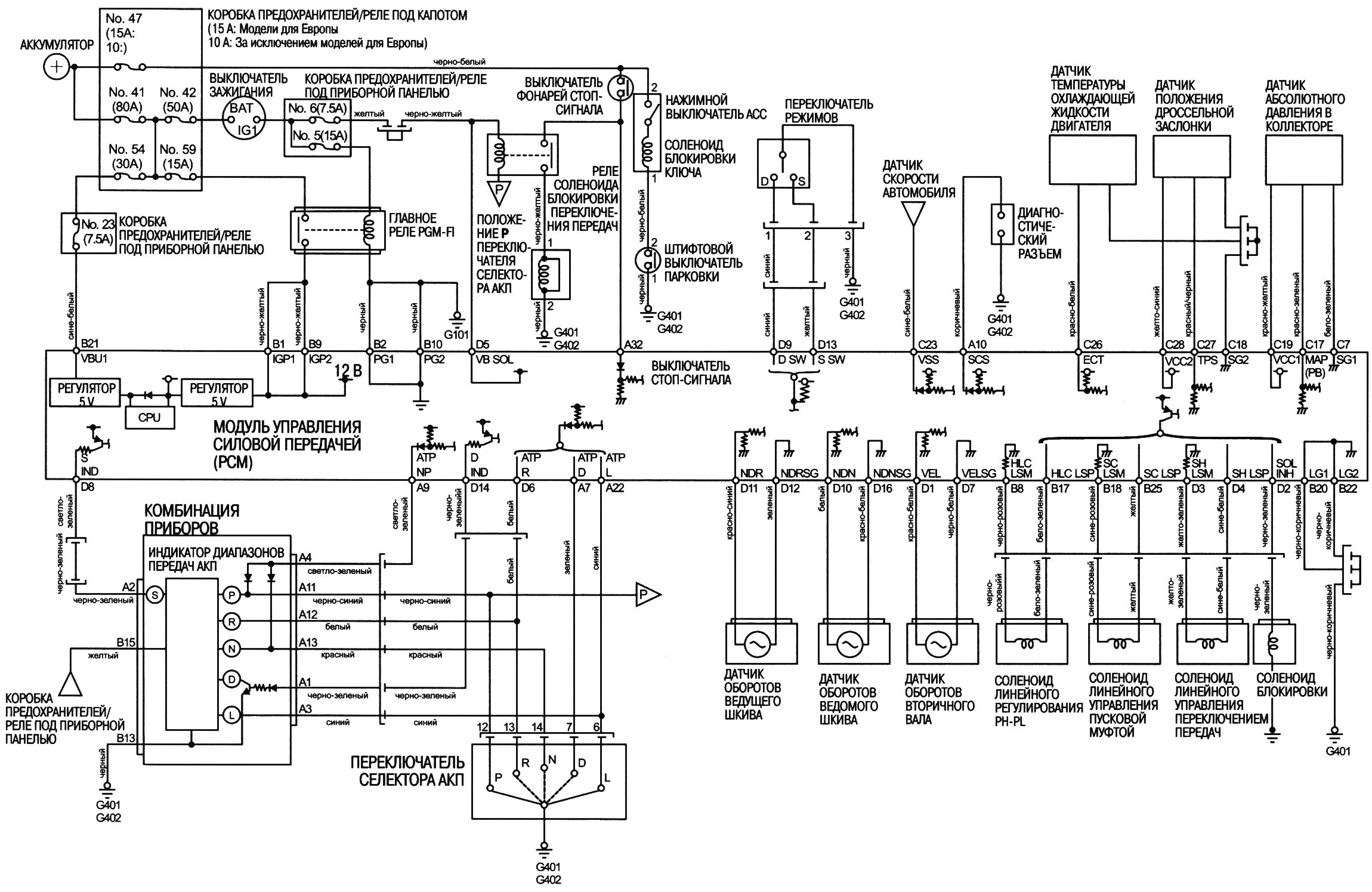

Электросхема модуля РСМ (система управления АКП)
Открыть большую картинку в новой вкладке »

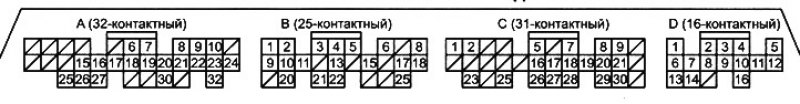

Расположение контактов в разъеме модуля РСМ
◀ Предыдущая
Хонда ХРВ GH1-GH4: Автоматическая коробка
Следующая ▶
Расположение компонентов управления АКПП
Механизм парковочного тормоза
Общая схема распределения гидравлического давления
Система Grade Logic Control System
Система электронного управления
Поток мощности в АКПП
Муфты, тормоз заднего хода, планетарная шестерня, шкивы
Описание автоматической коробки передач
Напряжение на контактах модуля РСМ — условия измерения
Процедуры поиска и устранения неисправностей
Таблица кодов неисправностей
Соленоиды линейного управления и соленоид блокировки
Датчики оборотов ведущего шкива, ведомого шкива и вторичного вала
Управление пусковой муфтой
Переключатель селектора АКП — замена
Индикатор диапазонов; передач АКП
Система блокировки (модели KQ и KU)
Таблица неисправностей АКП
