Если сигнальная лампа D загоралась, перемкните диагностический разъем при помощи специнструмента.
Затем поверните ключ зажигания в положении ON (II) и наблюдайте за вспышками (миганиями) сигнальной лампы D.
1. комбинация приборов; 2. разъем для передачи данных (3-контактный); 3. диагностический разъем (2-контактный); 4. перемычка диагностического разъема, 07PAZ-0010100; 5. сигнальная лампа

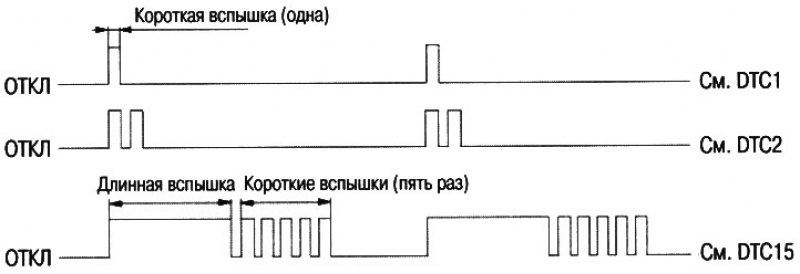

Коды от 1 до 9 указываются отдельными короткими вспышками. Коды от 10 и выше указываются рядом длинных и коротких вспышек. Одна длинная вспышка равна 10 коротким вспышкам. Для определения кода сложите длинные и короткие вспышки. Определив код, обратитесь к таблице неисправностей электрооборудования (см. ниже).
При возникновении неисправностей в главном реле PGM-F1 также загорается сигнальная лампа D. Устранив неисправность в главном реле PGM-FI, выньте на 10 секунд предохранитель BACK UP (7,5 А) из коробки предохранителей/реле под приборной панелью и обнулите модуль РСМ, затем проведите повторную проверку.
Примечание: При снятии предохранителя BACK UP из памяти также стираются частоты радиостанций с фиксированной настройкой, установка времени и сигнал обратной связи по управлению пусковой муфтой. Перед снятием предохранителя запишите частоты станций так, чтобы Вы смогли ввести их впоследствии, а для повторного ввода в память сигнала обратной связи по управлению пусковой муфтой см. соответствующие процедуры далее.
1. Снимите ящик для перчаток (см. главу «Кузов»).

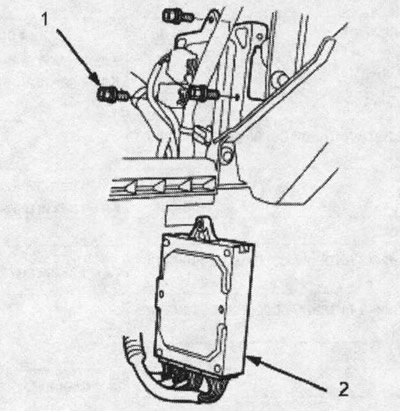

2. Снимите модуль РСМ.
Примечание: На рисунке показана модель с правосторонним управлением; расположение на модели с левосторонним управлением симметрично.

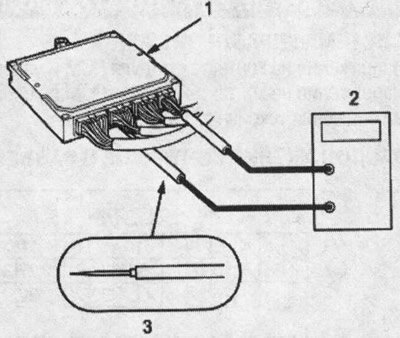

3. Проверьте электрическую цепь модуля РСМ в соответствии с блок-схемой поиска и устранения неисправностей при помощи цифрового мультитестера, снабженного пробниками с коническими наконечниками.
1. МОДУЛЬ РСМ
2. ЦИФРОВОЙ МУЛЬТИТЕСТЕР. Имеется в продаже или 07411 -0020000
3. ПРОБНИК С КОНИЧЕСКИМ НАКОНЕЧНИКОМ
Процедура обнуления модуля РСМ
1. Поверните ключ зажигания в положение OFF.
2. Выньте на 10 секунд предохранитель BACK UP (7,5 А) из коробки предохранителей/ реле под приборной панелью и обнулите модуль ЕСМ/РСМ.
Примечание: При снятии предохранителя BACK UP из памяти также стираются частоты радиостанций с фиксированной настройкой, установка времени и сигнал обратной связи по управлению пусковой муфтой. Перед снятием предохранителя запишите частоты станций так, чтобы Вы смогли ввести их впоследствии, а для повторного ввода в память сигнала обратной связи по управлению пусковой муфтой см. соответствующие процедуры ниже.

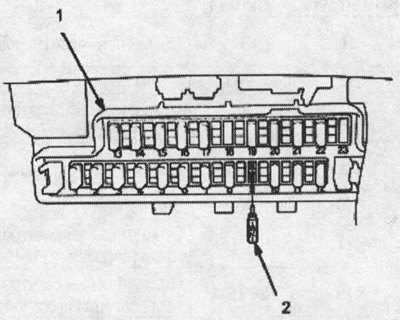

1. КОРОБКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД ПРИБОРНОЙ ПАНЕЛЬЮ
2. ПРЕДОХРАНИТЕЛЬ BACK UP (7,5 А)
Завершающая процедура
Примечание: Данная процедура должна выполняться после поиска и устранения любой неисправности.
1. Выньте перемычку из диагностического разъема.
2. Выполните процедуру обнуления модуля ЕСМ/РСМ.
3. Введите частоты радиостанций с фиксированной настройкой и установите время.
4. Для повторного ввода в память сигнала обратной связи по управлению пусковой муфтой см. соответствующие процедуры ниже.
