Установка
Примечание: Устанавливайте поршневые пальцы при помощи комплекта специнструмента (P/N 07PAF-0010000) и гидравлического пресса. Используйте направляющую втулку с требуемым номером.

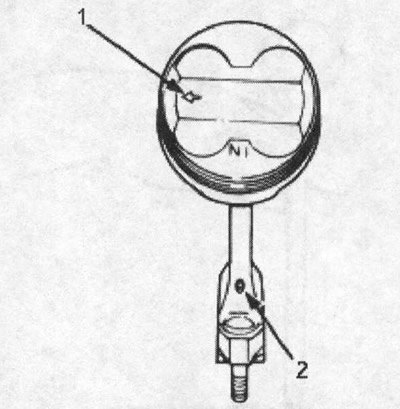

1. Стрелка должна смотреть в сторону ремня ГРМ двигателя, а масляное отверстие в шатуне - в сторону задней части двигателя.
2. Масляное отверстие в шатуне

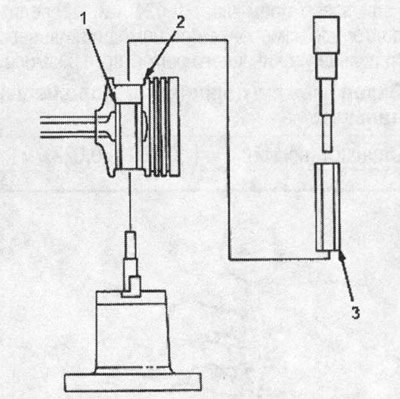

1. Установите поршневой палец, как показано на рисунке.
1. Направляющая втулка, наружный диаметр 19 мм, 07PAF-010650
2. Выпуклой меткой вверх.
3. Поршневой палец
Примечание: Устанавливайте поршень и шатун в сборе масляным отверстием в сторону впускного коллектора.
Информация скопирована с сайта AutoInstruction.ru
Проверка

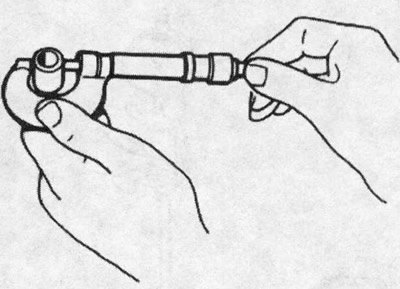

1. Измерьте диаметр поршневого пальца.
Диаметр поршневого пальца:
- Стандарт (новый): 18,994-19,000 мм
- Увеличенный ремонтный размер: 18,997-19,003 мм
Примечание: Все сменные поршневые пальцы увеличенного ремонтного размера.

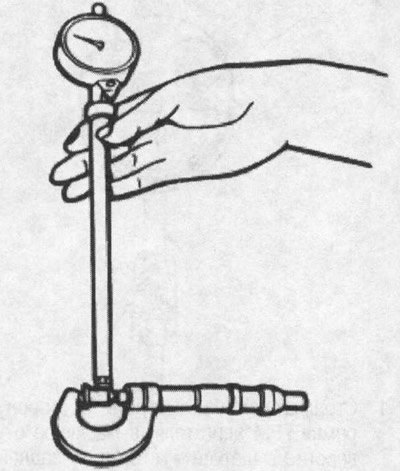

2. Установите индикатор в нуль по диаметру поршневого пальца.

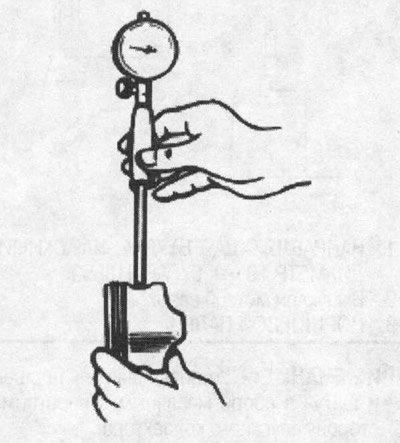

3. Измерьте зазор между поршнем и поршневым пальцем.
Примечание: Проверьте поршень на деформацию или трещины.
Если зазор превышает 0,024 мм, проведите повторное измерение при помощи поршневого пальца увеличенного ремонтного размера.
Зазор между поршнем и поршневым пальцем:
- Стандарт (новый): 0,010-0,022 мм

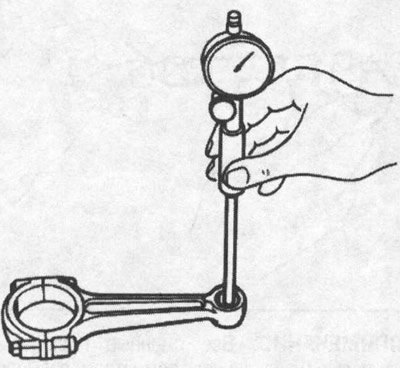

4. Проверьте разность между диаметром поршневого пальца и диаметром малой головки шатуна.
Плотность посадки между поршневым пальцем и шатуном:
- Стандарт (новый): 0,014-0,040 мм
