Модели для Европы, Австралии и Южной Африки:
Примечание:
- Пользуйтесь герметиком P/N 08С70-К0234М, 08С70-К0334М или 08C70-X0331S.
- Перед нанесением герметика убедитесь, что контактные поверхности чистые и сухие.
- Наносите герметик равномерно, распределяя его по всей контактной поверхности.
- Во избежание утечки масла нанесите герметик на резьбу отверстий под болты.
- Не устанавливайте компоненты, если с момента нанесения герметика прошло более пяти минут. Вместо этого снова нанесите герметик, удалив следы старого.
- После сборки выждите не менее 30 минут, прежде чем заправлять двигатель маслом.

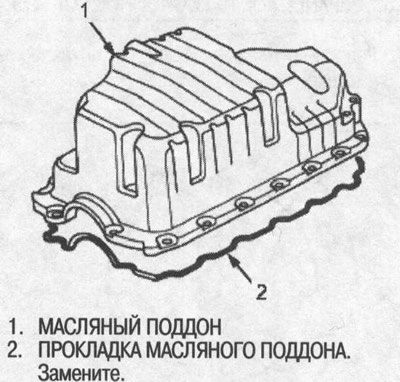

1. Установите прокладку масляного поддона на масляный поддон.

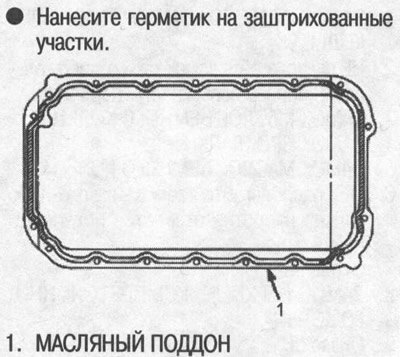

2. Нанесите герметик на контактную поверхность блока цилиндров со стороны масляного поддона, затем установите масляный поддон.
3. Затяните гайки от руки в шести точках, как показано ниже.

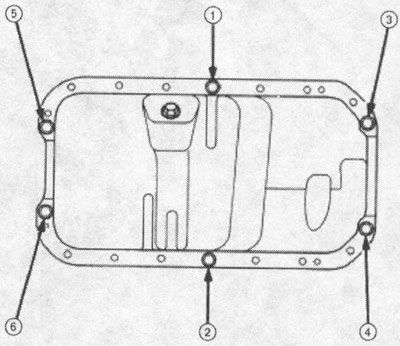

4. Затяните все болты и гайки по часовой стрелке в три прохода, начиная с гайки (1). Момент затяжки: 12 Nm (1,2 кгс/м).
Примечание: Чрезмерная затяжка может вызвать деформацию прокладки масляного поддона и утечку масла.
За исключением моделей для Европы, Австралии и Южной Африки:
Примечание:
- Пользуйтесь герметиком P/N 08С70-К0234М, 08С70-К0334М или 08C70-X0331S.
- Перед нанесением герметика убедитесь, что контактные поверхности чистые и сухие.
- Наносите герметик равномерно, распределяя его по всей контактной поверхности.
- Во избежание утечки масла нанесите герметик на резьбу отверстий под болты.
- Не устанавливайте компоненты, если с момента нанесения герметика прошло более пяти минут. Вместо этого снова нанесите герметик, удалив следы старого.
- После сборки выходите не менее 30 минут, прежде чем заправлять двигатель маслом.

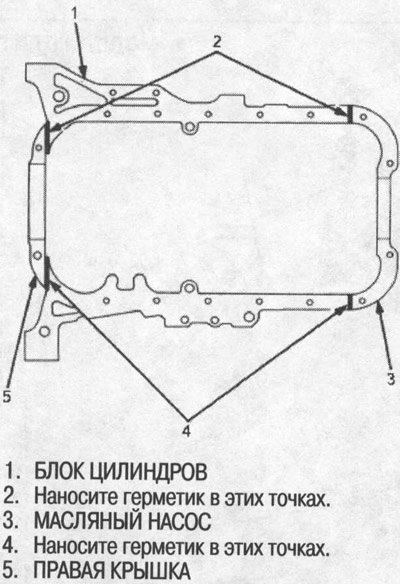

1. Нанесите герметик на контактные участки масляного насоса и правой крышки, как показано ниже:

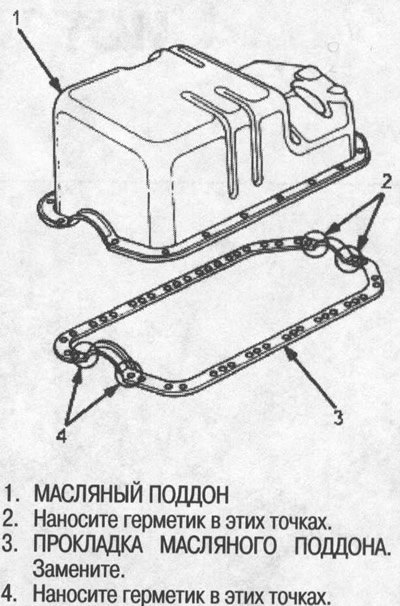

2. Установите прокладку масляного поддона и масляный поддон.
Весь материал скопирован с сайта: AutoInstruction.ru
Примечание:
- Ставьте новую прокладку под масляный поддон.
- Устанавливайте масляный поддон не более, чем через пять минут после нанесения герметика.

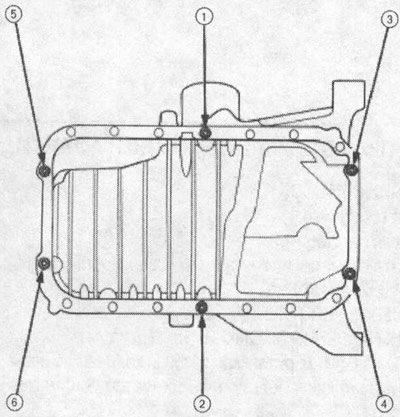

3. Затяните гайки от руки в шести точках, как показано ниже.
4. Затяните все болты и гайки по часовой стрелке в три прохода, начиная с гайки (1) как указано на рисунке. Момент затяжки: 12 Nm (1,2 кгс/м).
Примечание: Чрезмерная затяжка может вызвать деформацию прокладки масляного поддона и утечку масла.
