Электросхема дверных замков с электроприводом (Honda HR-V 1 «GH1»)

  • Главная
  • Хонда
  • ХРВ
  • GH1 (1998-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема дверных замков с элект…
0

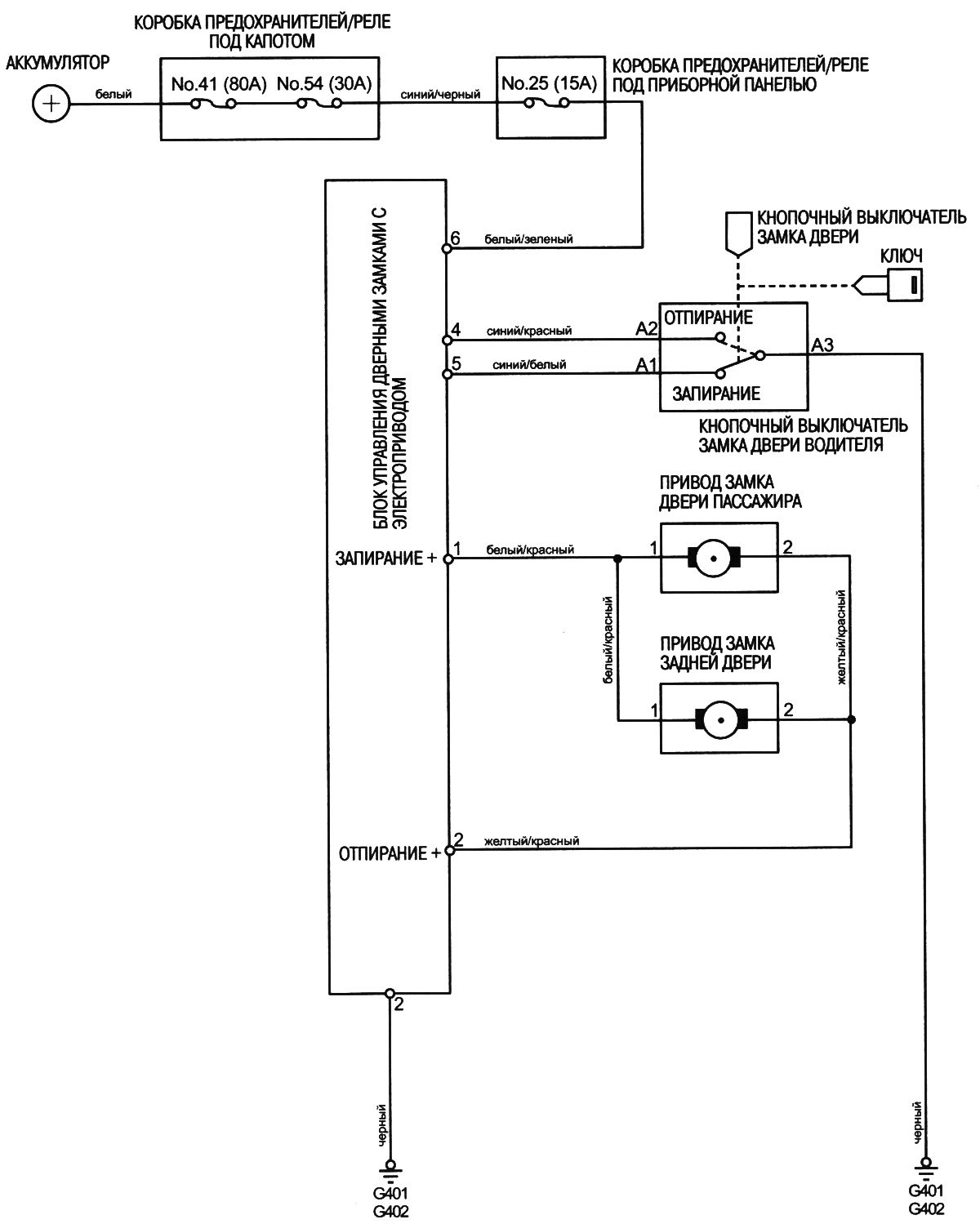

Электросхема дверных замков с электроприводом (с системой дистанционного управления запиранием дверей)



Электросхема дверных замков с электроприводом
Открыть большую картинку в новой вкладке »


Электросхема дверных замков с электроприводом (без системы дистанционного управления запиранием дверей)



Электросхема дверных замков с электроприводом
Открыть большую картинку в новой вкладке »


Оригинал выложен на портале (www.AutoInstruction.ru)
Статья проверена экспертом: Вячеслав Веретенников
