Электросхема фонарей заднего хода (Honda HR-V 1 «GH1»)

  • Главная
  • Хонда
  • ХРВ
  • GH1 (1998-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема фонарей заднего хода
0

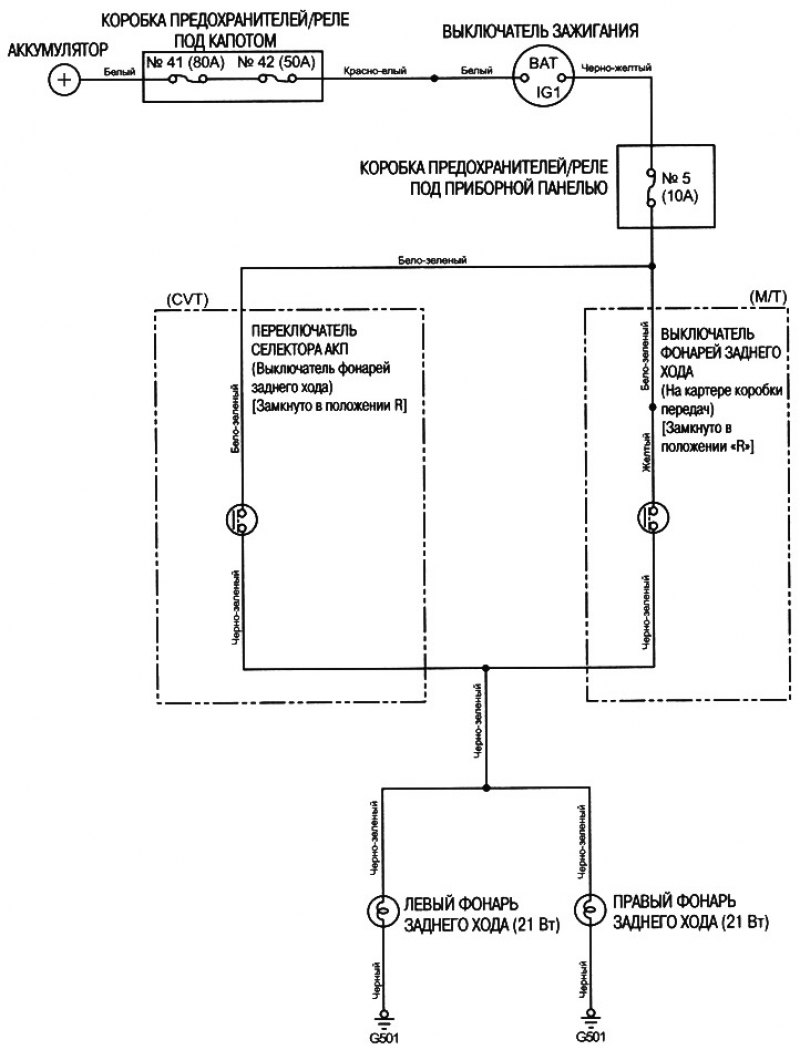

Электросхема фонарей заднего хода



Электросхема фонарей заднего хода
Статья проверена экспертом: Вячеслав Веретенников
