Электросхема фонарей стоп-сигнала [
Honda HR-V 1
«GH1»
]
Главная
Хонда
ХРВ
1998-2006, бензин
Электрооборудование
Электрические схемы
0

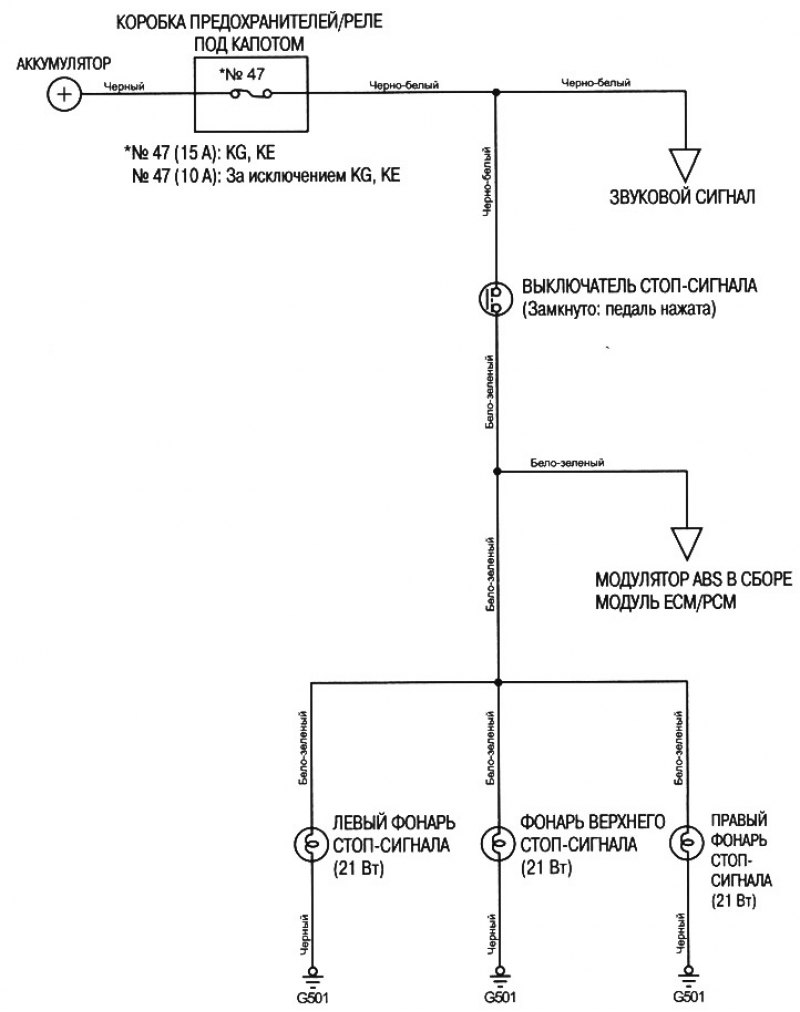

Электросхема фонарей стоп-сигнала
◀ Предыдущая
Хонда ХРВ GH1-GH4: Электрические схемы
Следующая ▶
Электросхема фонарей заднего хода
Электросхема регулятора освещения приборной панели (модель KQ)
Электросхема электрокорректора фар (модели KG и КЕ)
Электросхема задних противотуманных фонарей (модели KG и КЕ)
Электросхема системы освещения
Электросхема комбинации приборов
Электросхема сигналов поворота и аварийной сигнализации
Электросхема интегрального блока управления
Электросхема стеклоподъемников
Электросхема дверных замков с электроприводом
Электросхема зеркал с электроприводом
Электросхема звукового сигнала
Электросхема прикуривателя
Электросхема очистителя/омывателя ветрового стекла
Электросхема очистителя/омывателя заднего стекла (KY, KN, КТ, KU)
