Электросхема зеркал с электроприводом (Honda HR-V 1 «GH1»)

  • Главная
  • Хонда
  • ХРВ
  • GH1 (1998-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема зеркал с электропривод…
0

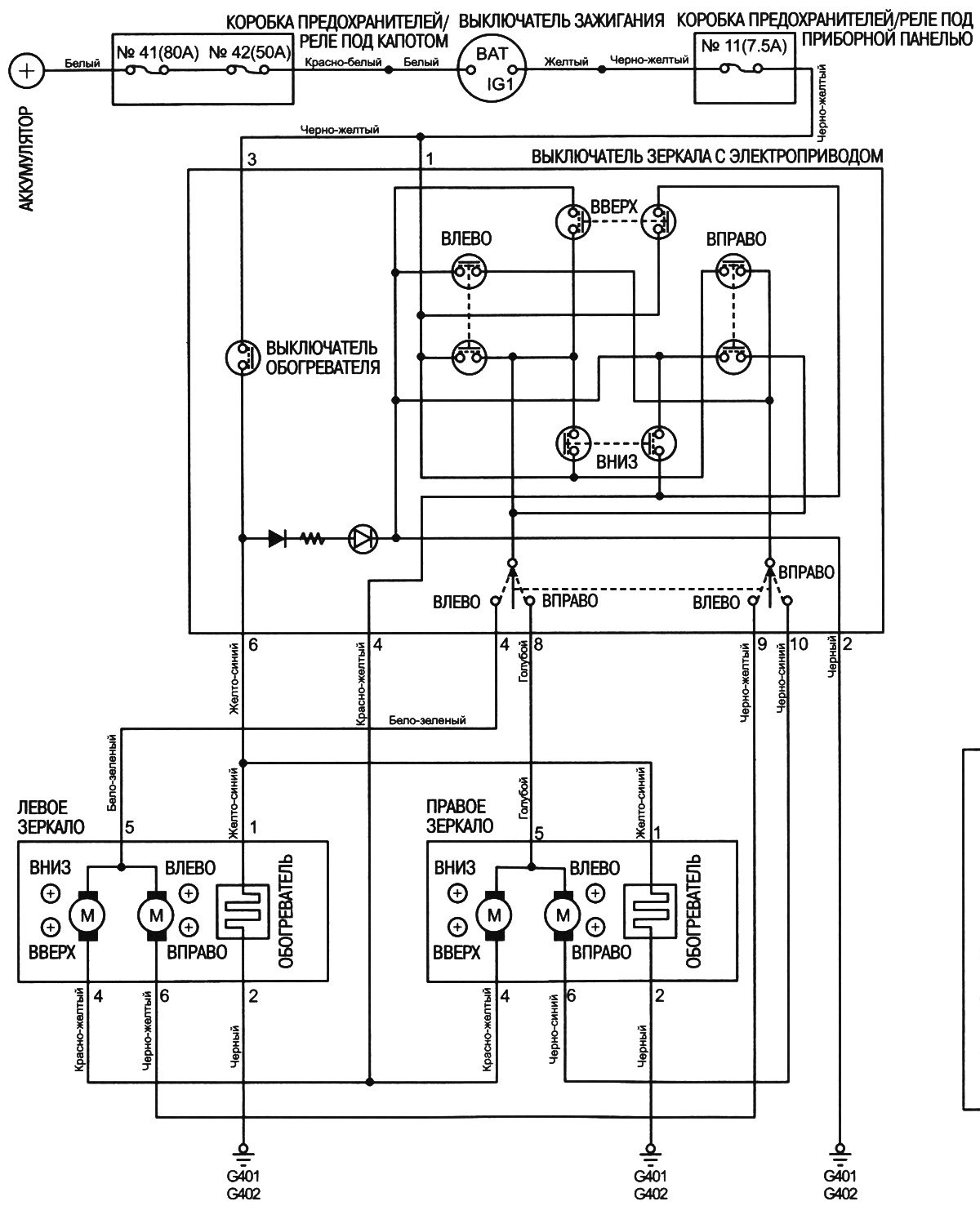

Электросхема зеркал с электроприводом (KG: с обогревателем)



Электросхема зеркал с электроприводом
Открыть большую картинку в новой вкладке »

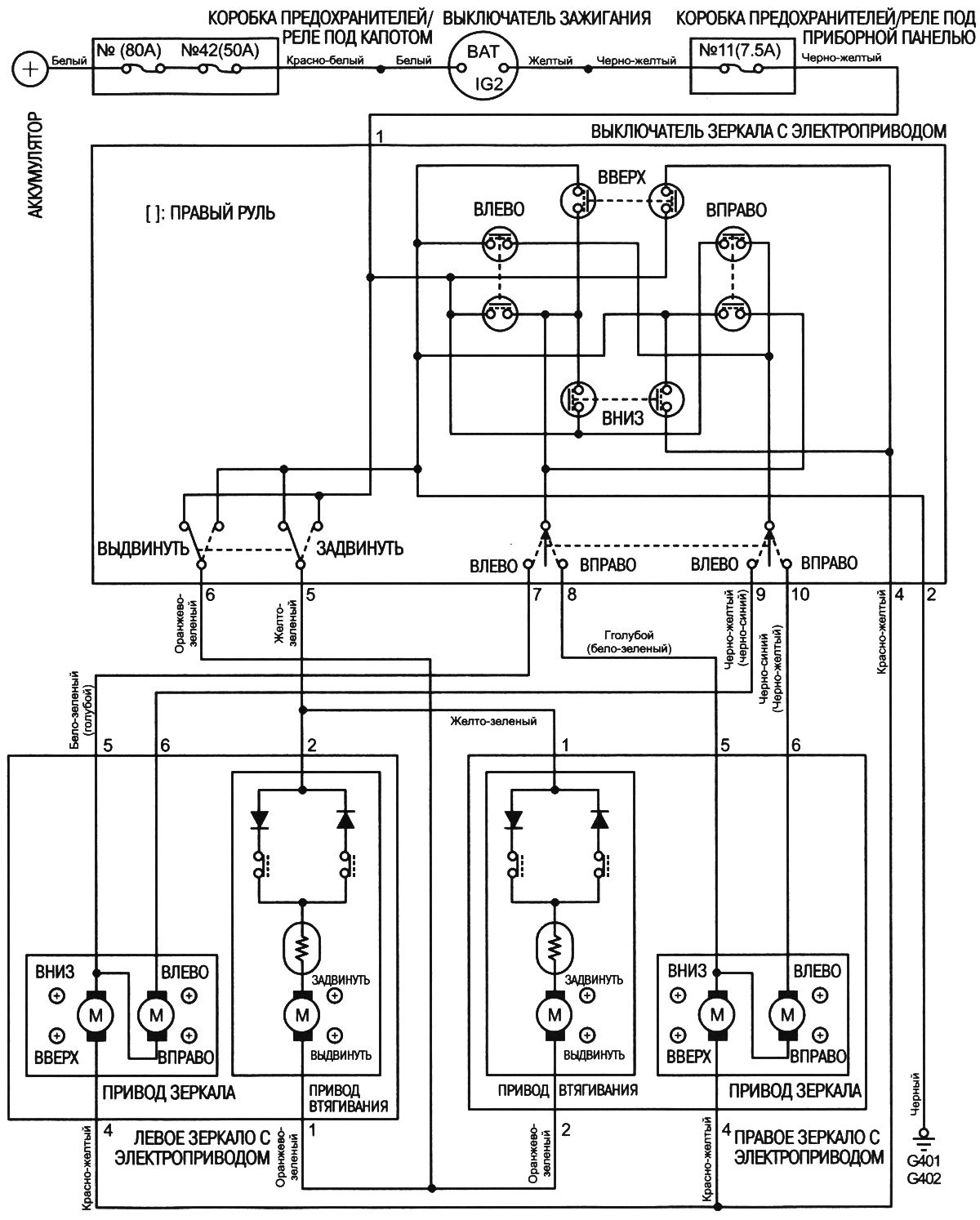

Электросхема зеркал с электроприводом (с выдвижным механизмом)



Электросхема зеркал с электроприводом
Открыть большую картинку в новой вкладке »

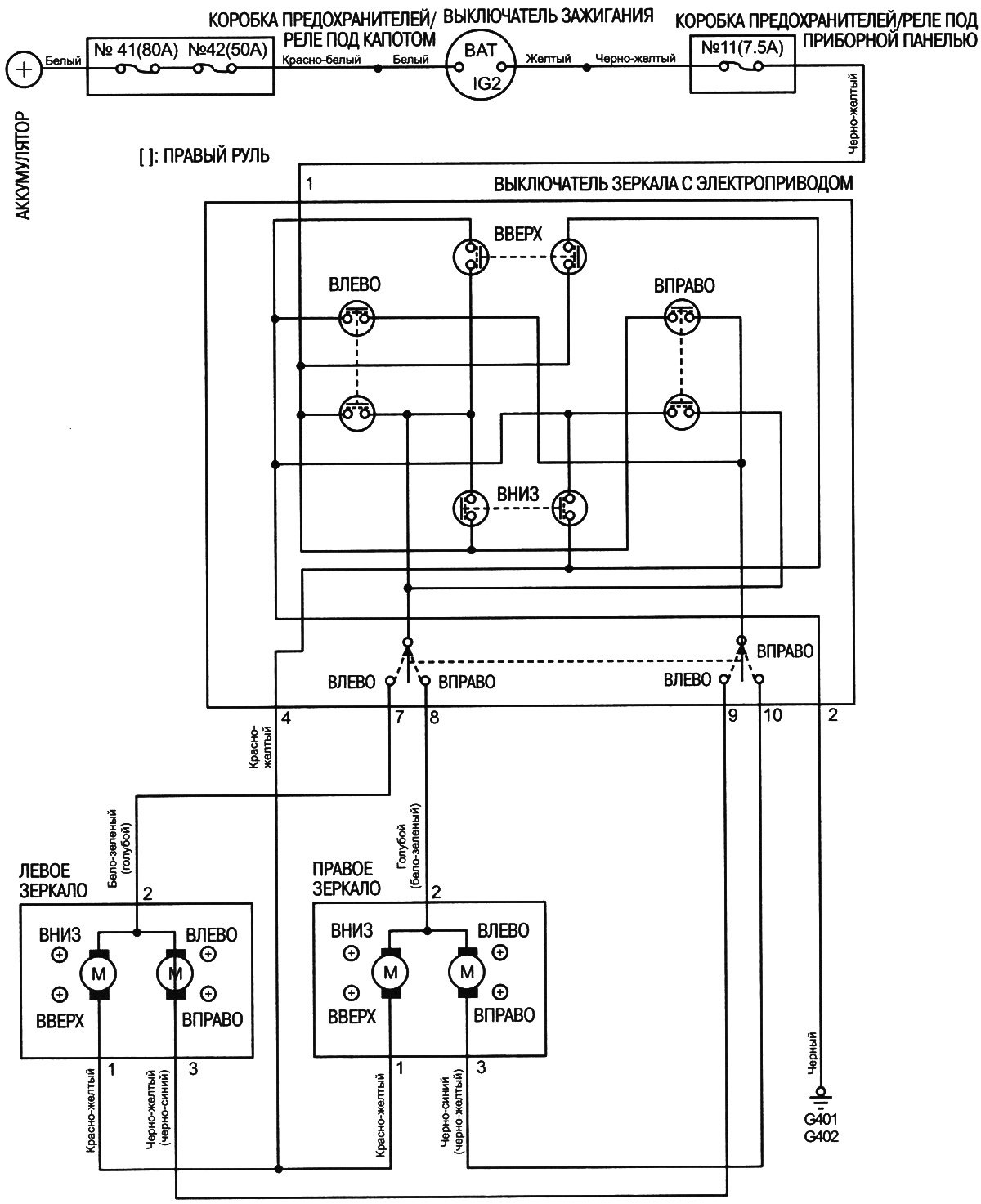

Электросхема зеркала с электроприводом (без выдвижного механизма)



Электросхема зеркал с электроприводом
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
