Электросхема очистителя/омывателя ветрового стекла (Honda HR-V 1 «GH1»)

  • Главная
  • Хонда
  • ХРВ
  • GH1 (1998-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема очистителя/омывателя в…
0

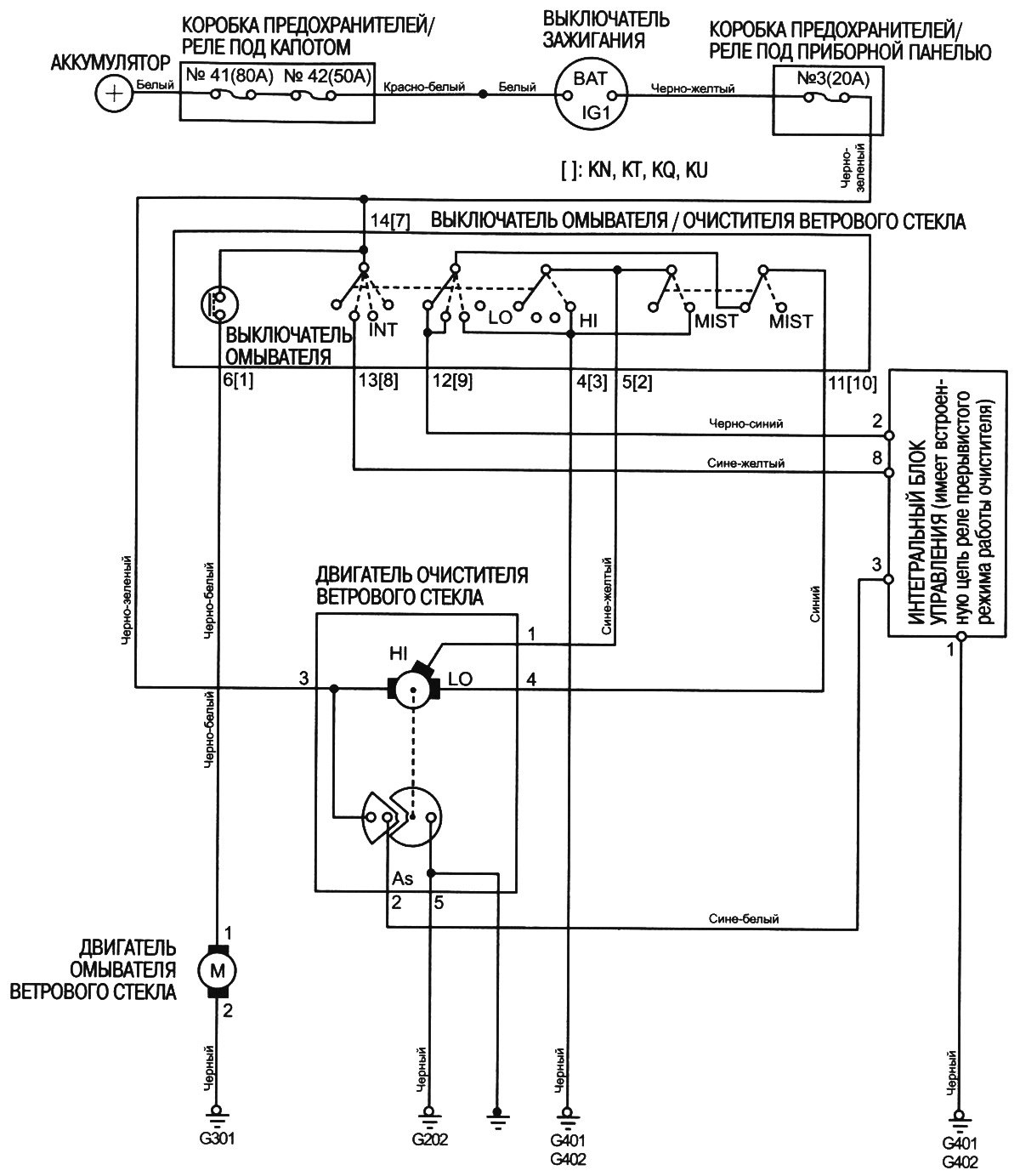

Электросхема очистителя/омывателя ветрового стекла



Электросхема очистителя/омывателя ветрового стекла
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
