Электросхема звукового сигнала (Honda HR-V 1 «GH1»)

  • Главная
  • Хонда
  • ХРВ
  • GH1 (1998-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема звукового сигнала
0

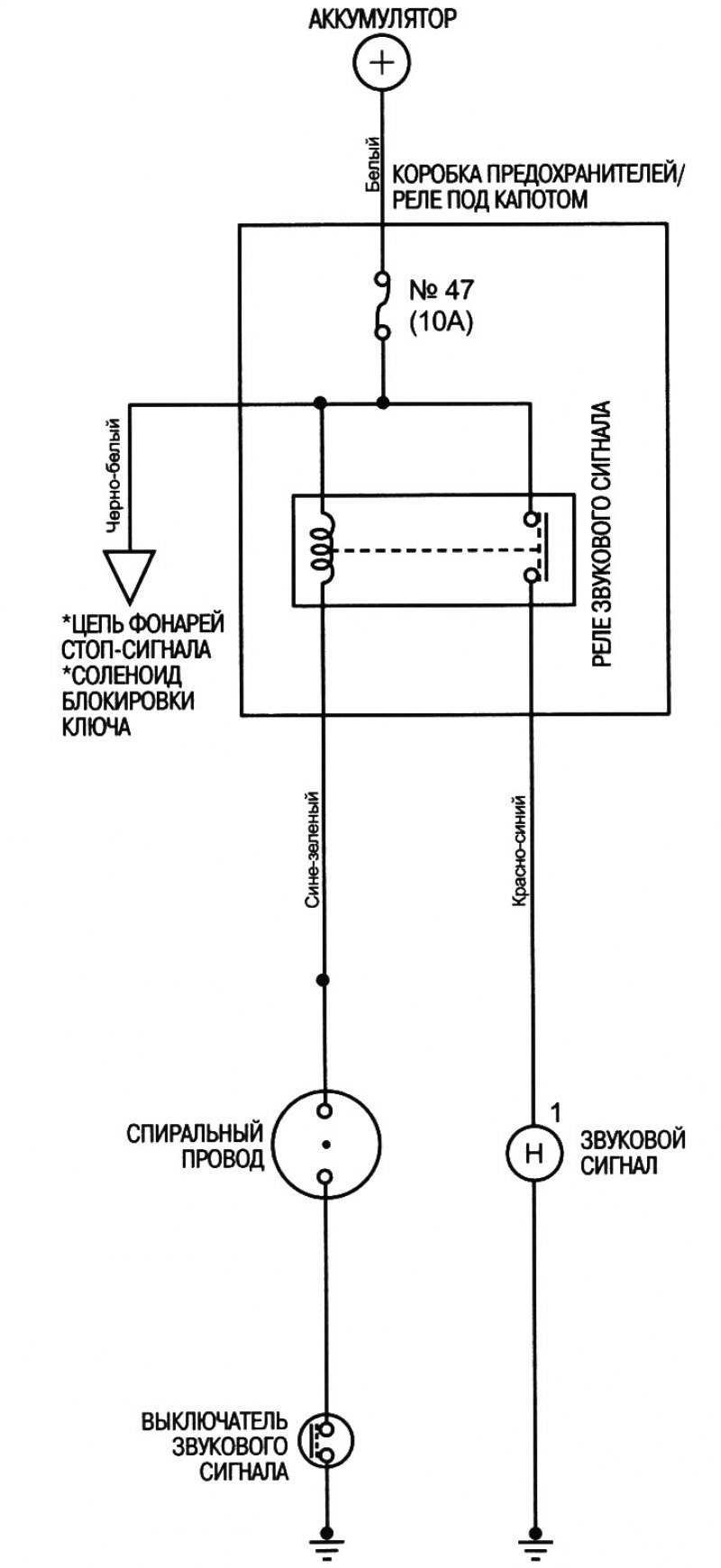

Электросхема звукового сигнала



Электросхема звукового сигнала
Статья проверена экспертом: Вячеслав Веретенников
